前言：隨著DCS的在火力發電行業的廣泛應用，新的需求應運而生，為了適應用戶的需求，山東魯能控制工程有限公司研發出新的系統，即火電機組運行記錄回放分析系統，主要能滿足用戶的以下的三個需求：

機組運行記錄回放系統三大功能，

1、遠程監視 在廠區辦公室看到的監控畫面，如同在控制室一樣，

2、記錄回放 任意時段回畫面回放，用于培訓和事故分析，

3、公網發布 領導出差在任何地方看機組運行情況。

一、概述

機組運行監控是通過DCS系統完成的，DCS的操作員站能夠監視和控制整個火電機組的運行狀態，但DCS的網絡與辦公區域是隔離的，DCS的信息不能在辦公用計算機上看到。對于管理人員來講，很多時候是需要了解機組目前的運行狀況，以便及時做出正確的決策。對于維護人員來講，隨時了解機組運行狀況也便于能夠及時服務于機組的安全經濟運行。管理人員和維護人員在辦公區域監視機組運行狀況是非常必要的。但是必須要考慮網絡安全問題，要確保控制系統網絡不能受到病毒和黑客的攻擊，同時要保證機密數據的信息安全。

隨著計算機技術的發展，目前有新的方案可以在保證網絡安全的前提下實現在辦公區域?qū)C(jī)組運行進行監視，即采用基于C/S（客戶端/服務器）架構的機組運行遠程監視系統。該系統結構簡單，網絡安全性高，投資少，對目前辦公系統無不良影響，能夠?qū)崟r(shí)監視機組運行狀況。

本系統提供生產過程回放功能，利用圖形仿真技術和實時數據庫技術對生產過程進行深入的分析。用于事故分析、操作示范、案例分析、起停機過程分析等。對優化開機過程有直觀的參考作用，對事故發生后分析事故原因起到輔助作用。提供現場過程回放（所有采集數據的過程回放），以及沒有時間限制的歷史分析。

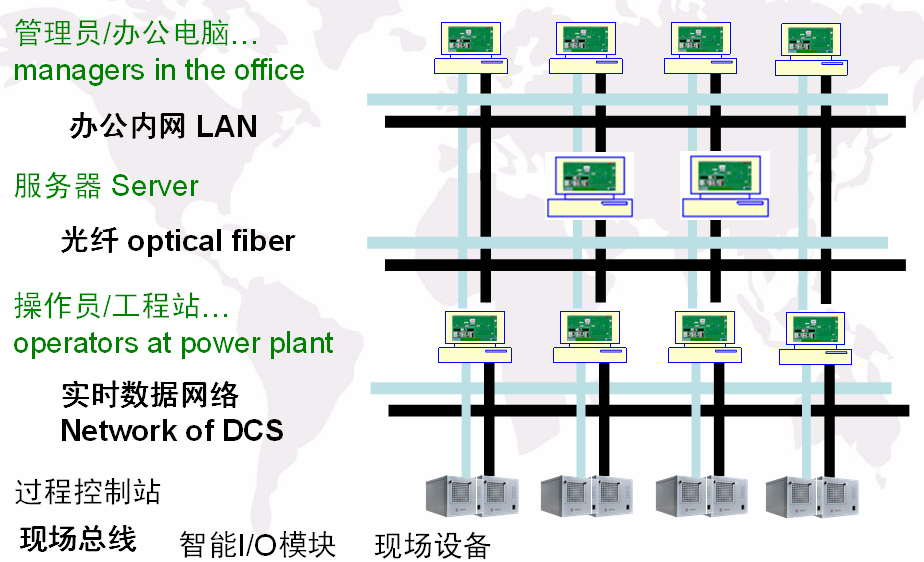

網絡拓?fù)浣Y(jié)構圖

二、系統結構方案

基于C/S架構的機組運行遠程監視系統由接口機、單向網絡隔離器、冗余服務器等組成，利用現有的辦公網絡實現在遠程對機組運行的監視。

在該系統中，接口計算機負責從DCS發送數據，DCS中所有數據經過打包壓縮發送出來，數據發送的時間間隔可以設置，最大時間間隔為20秒，最小時間間隔為0.5秒，數據發送采用UDP方式，能夠通過單向隔離器傳送。單向網絡隔離器真正實現物理鏈路層的單向通信，為DCS通信提供安全保障，使黑客無法攻擊或竊取數據，從根本上解決生產安全需要。

    系統中設置了一對冗余服務器，安裝專用數據庫軟件，接收DCS送來的實時數據，組成實時數據庫。服務器中還安裝歷史記錄軟件，記錄歷史數據形成歷史數據庫。每臺服務器有三個網絡接口，其中兩個網絡接口接收單元機組的DCS實時數據，另一網絡接口連接辦公網絡。利用辦公計算機作為客戶端，使用客戶端軟件可以訪問實時數據庫和歷史數據庫。客戶端的數量可根據需要確定。

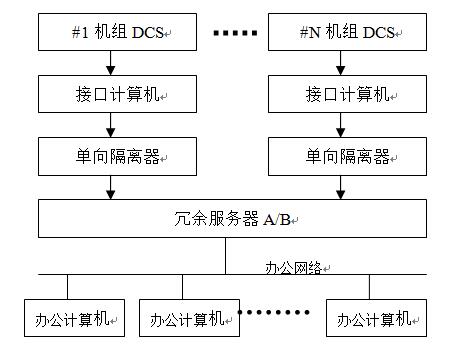

機組運行記錄分析系統結構圖

三、系統軟件結構

該系統中主要有四組軟件：安裝在接口計算機的DCS實時數據廣播軟件MisData、安裝在服務器的實時數據庫軟件LNSQL，iReport。安裝在辦公計算機的客戶端軟件iGraph、iTrend 和iData。

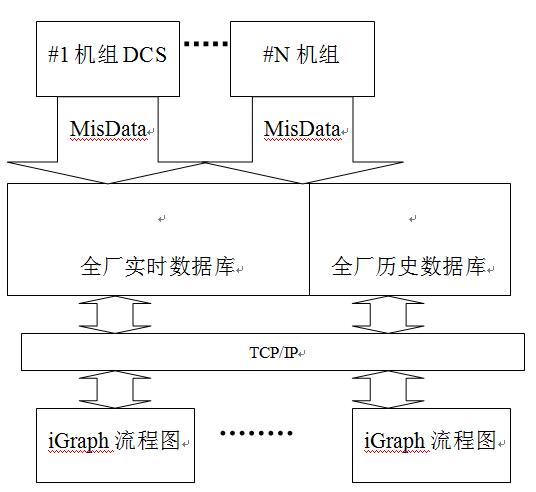

機組運行記錄分析系統軟件結構圖

1.DCS實時數據廣播軟件MisData

Misdata軟件從DCS中取得實時數據，采用UDP方式廣播出來，每幀數據小于512字節，包含約50個點的信息，在每幀數據的幀頭和幀尾加入校驗字以確保數據的正確性。

2.實時數據庫軟件LNSQL

LNSQL軟件的功能有兩個，一個是接受各機組MisData的廣播數據，形成全廠實時數據庫，另一個是接收客戶端的請求，查詢實時數據信息發送到客戶端，并根據實時數據庫記錄數據，形成歷史數據庫，接收客戶端的請求，查詢歷史數據信息發送到客戶端。

采用國際上廣泛應用的linux發行版具有以下特點：

 1）開源、免費

 2）發展快、升級快

 3）穩定、運行速度快、兼容性好

 4）病毒少、攻擊少、內置防火墻

 5）Mysql數據庫在Linux平臺上性能出色

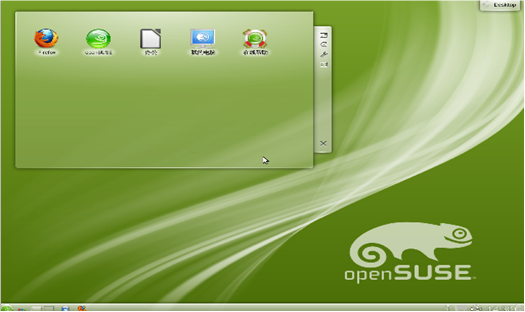

服務器操作系統界面

3.客戶端軟件iGraph、iTrend、iData

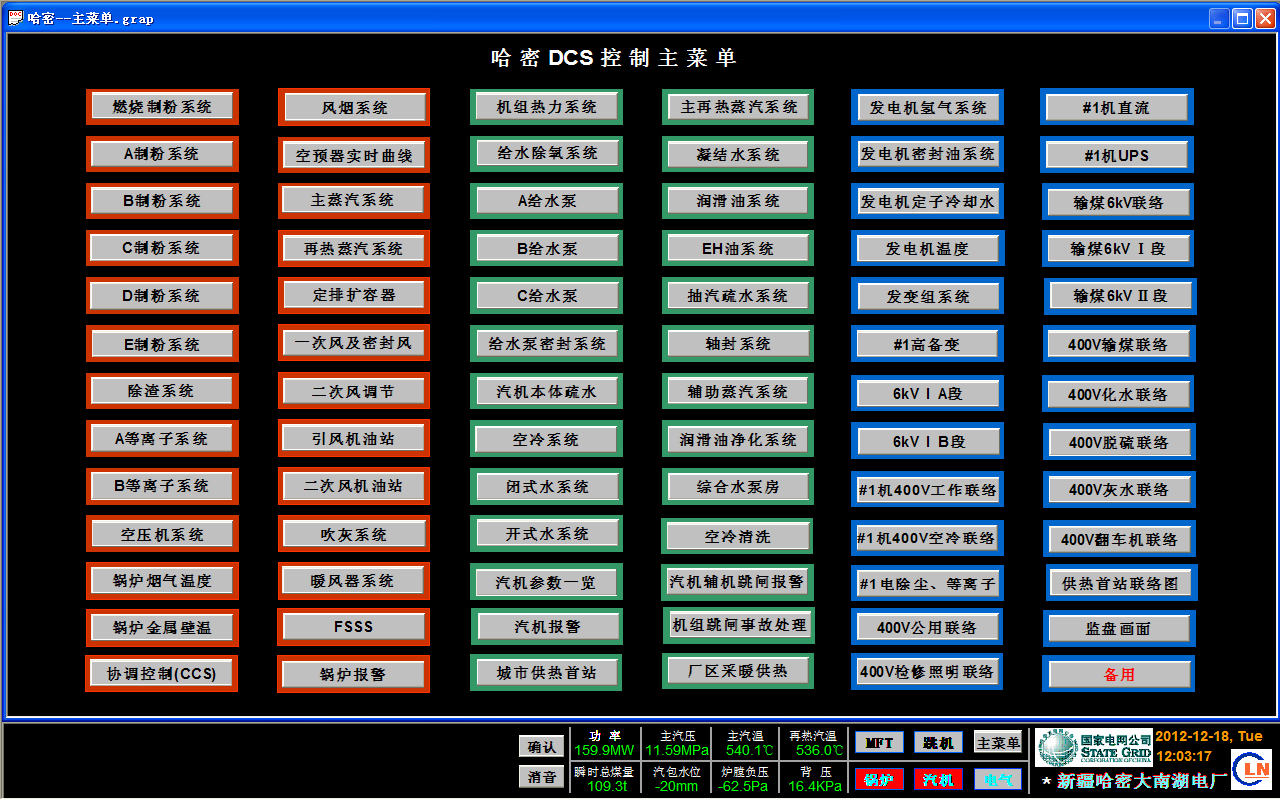

客戶端軟件iGraph是流程圖畫面監視軟件，DCS中的流程圖畫面組態文件可以復制到辦公計算機中，使用iGraph就可直接打開，打開畫面后，當前畫面的數據點實時信息通過客戶端功能向服務器發送請求，得到實時信息后顯示出來，實時信息的刷新速度可達到5秒。每套環保設備的流程圖組態文件使用單獨的文件夾，通過快捷鍵可以方便的進行切換畫面。iGraph能夠方便的監視環保設備運行情況，但不能對現場設備進行操作，以保證安全運行。監視畫面與在現場DCS中顯示的完全一致。

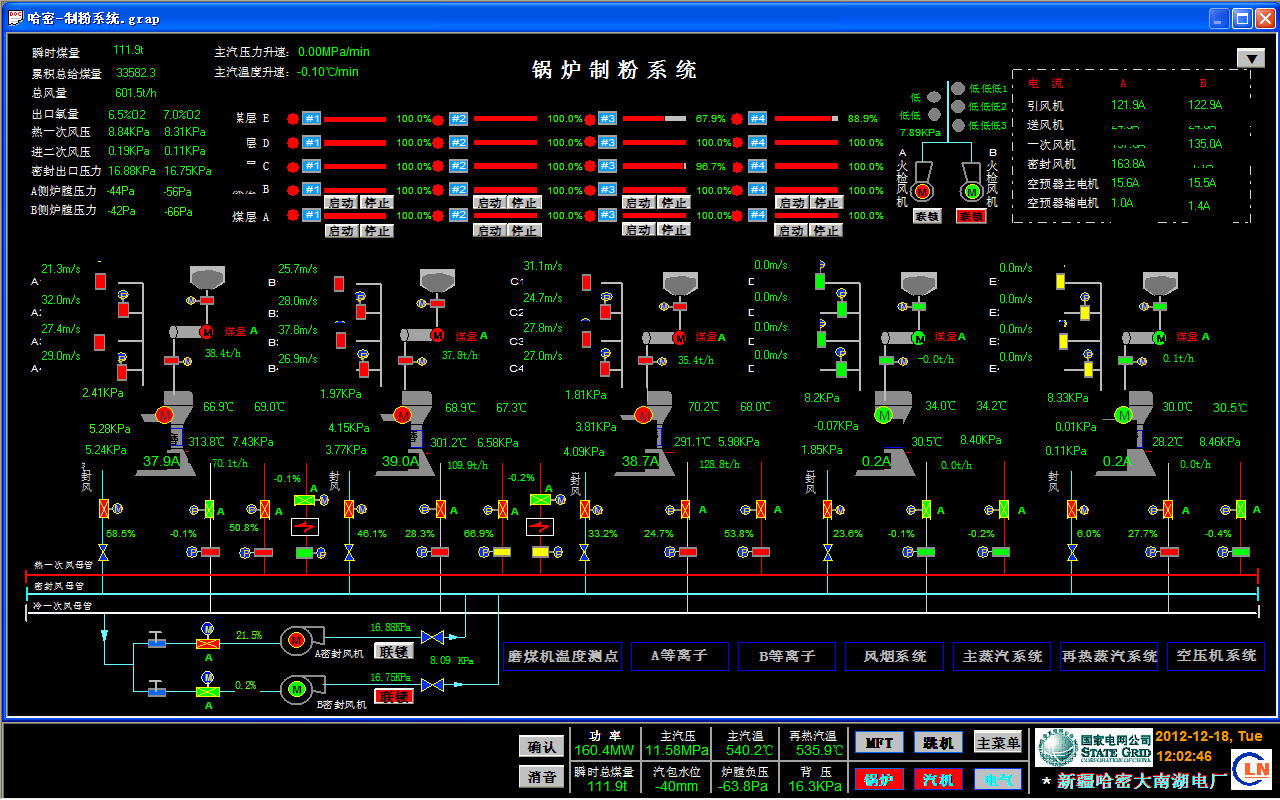

客戶端監控畫面

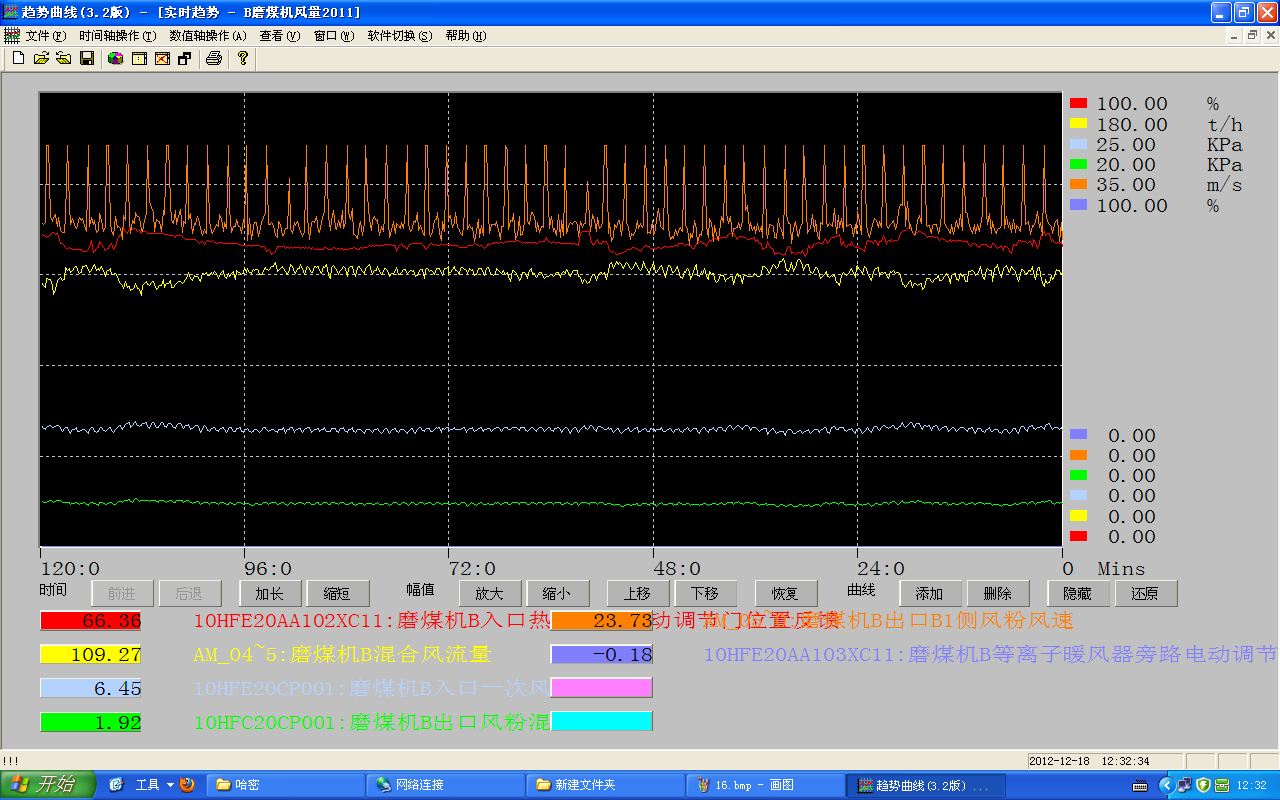

iTrend軟件可以顯示實時趨勢和歷史趨勢，同樣是客戶端軟件，所有需要顯示的數據都來自服務器。管理人員在辦公室可方便的看到環保運行的變化情況。

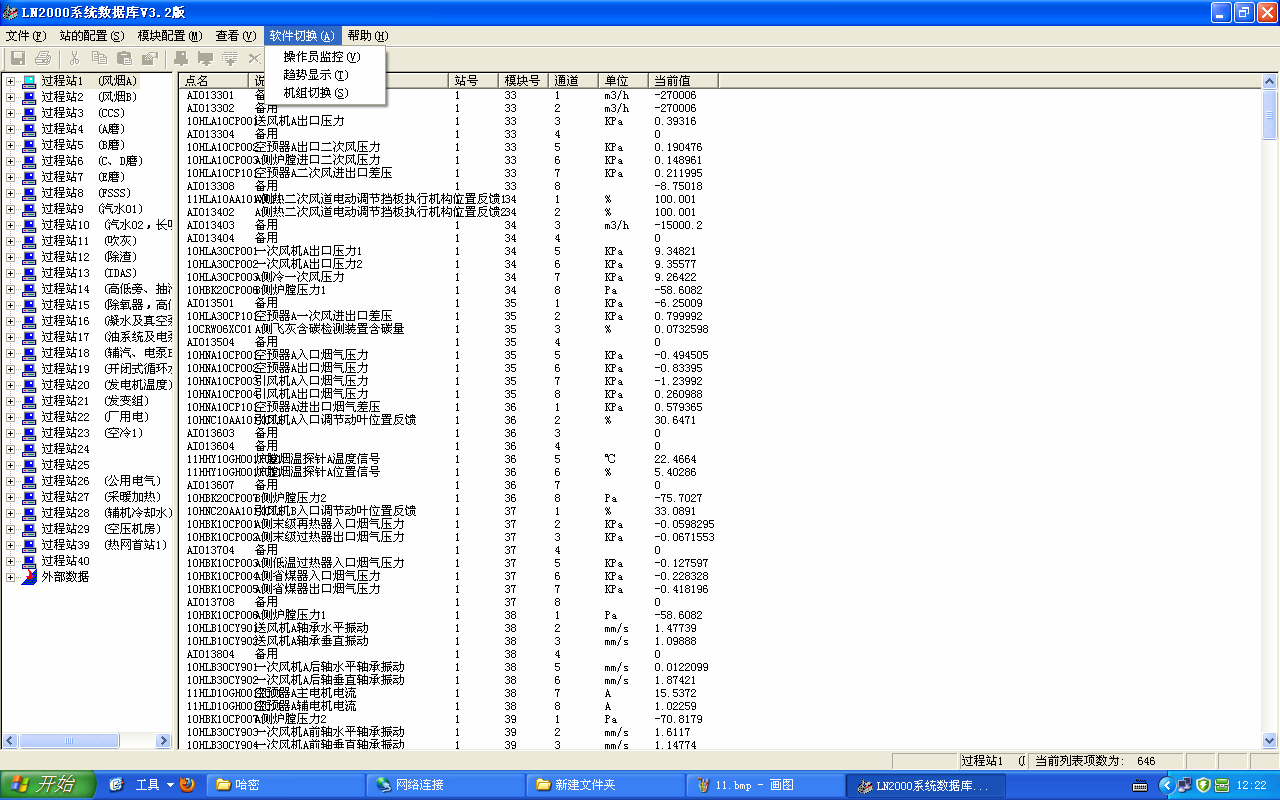

iData軟件提供實時數據查詢功能。

4、iReport基于b/s結構設計，根據客戶需求定制，可提供：日?qǐng)?bào)、周報、月報、季報、年報和自定義報表等多種功能。

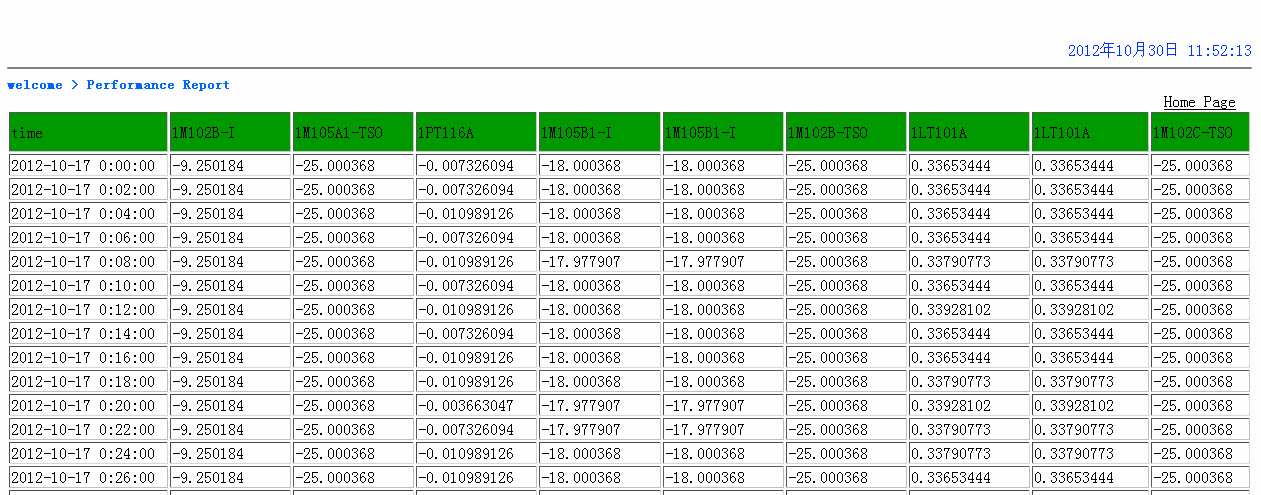

周報示例

四、系統功能

本系統可以實現機組運行監視、歷史工況回放與復現、事故分析與運行優化指導等功能，并且為以后機組性能計算與熱力試驗分析留有接口，具體如下：

1生產過程監視

全廠生產過程系統通過模擬圖、趨勢曲線、棒圖、表格等形式實時顯示全廠各機組、車間、系統、設備的運行狀態參數，為生產管理人員提供直觀的實時生產過程信息。檢索顯示、打印存儲在數據庫服務器中的各發電機組、電氣系統等系統的模擬量測點的歷史曲線。并對歷史數據進行有效的統計整理，形成全廠各類生產統計報表。

基于廠級網絡平臺的生產過程監視功能使得生產管理人員對各機組進行實時監視，便于及時發現問題，快速做出調整；基于數據壓縮的統一的實時/歷史數據庫便于生產管理人員將實時數據與歷史數據統一考慮，提高決策質量；不同于DCS和車間級的監測，該功能集成全廠所有機組、車間、系統、設備的運行狀態參數，給出的是完整的全廠信息總覽。

2 事故分析及過程回放

生產過程回放系統結合歷史數據和與DCS完全一致的監視畫面，重現機組歷史工況（所有參數和狀態），用戶可以方便的切換畫面同時保持參數的一致性，在實時數據庫保存的歷史數據周期內，可以隨意調用任何時間段內的畫面回放。

生產過程回放系統分析事故和處理缺陷應通過畫面直觀和全面的展現機組工況，提高分析處理能力和反應速度，同時應可以結合以往出現的特定工況來準確分析故障，避免非計劃停運，增加機組安全運行的可靠系數。另外應有針對運行人員的事故培訓指導，提高運行人員的技術水平。生產過程回放系統要求人機界面友好，操作方便，做到與生產現場畫面完全一致。

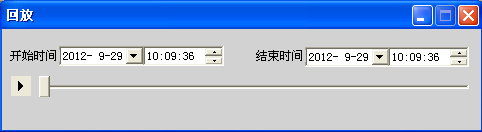

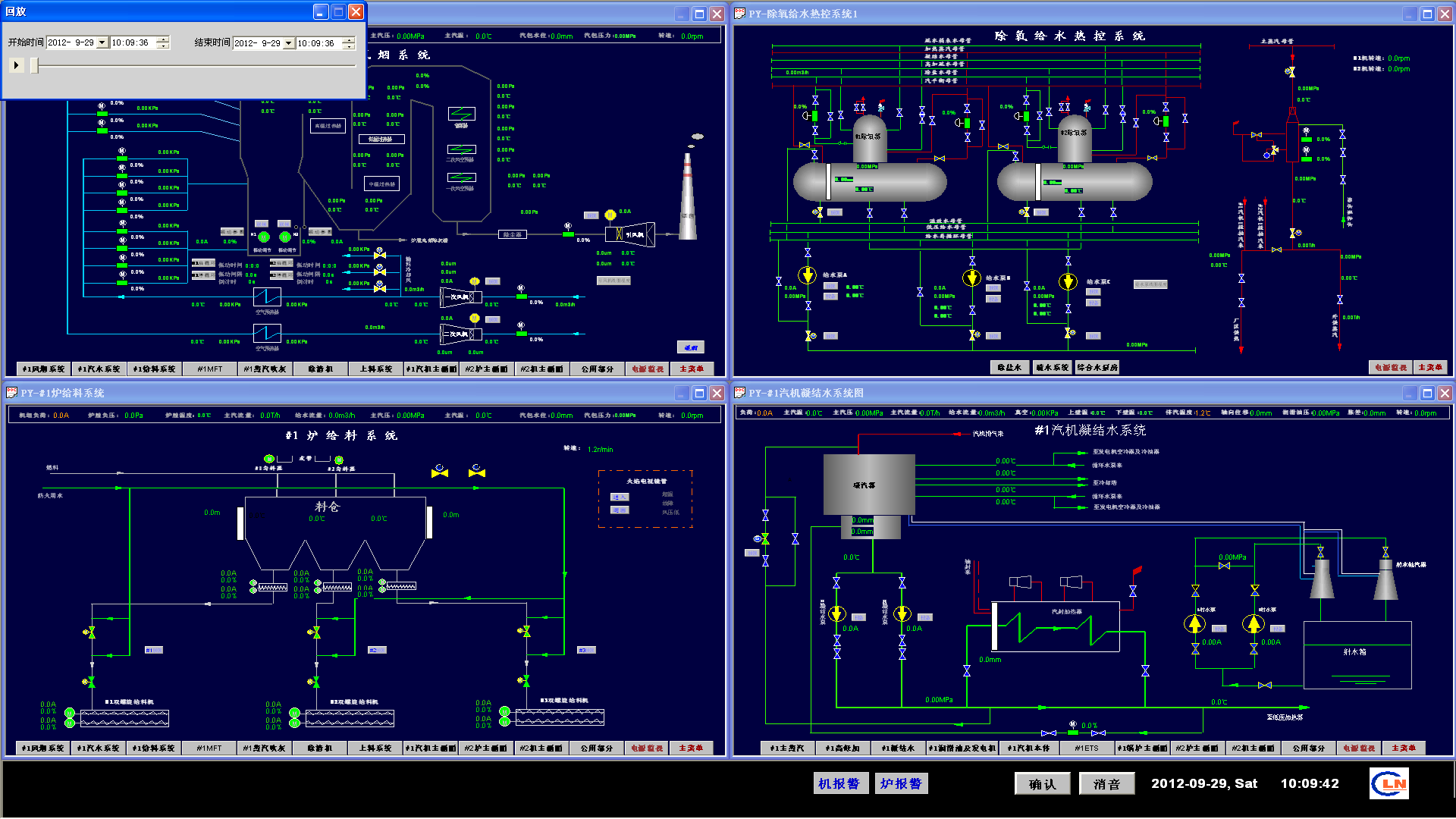

回放控制對話框

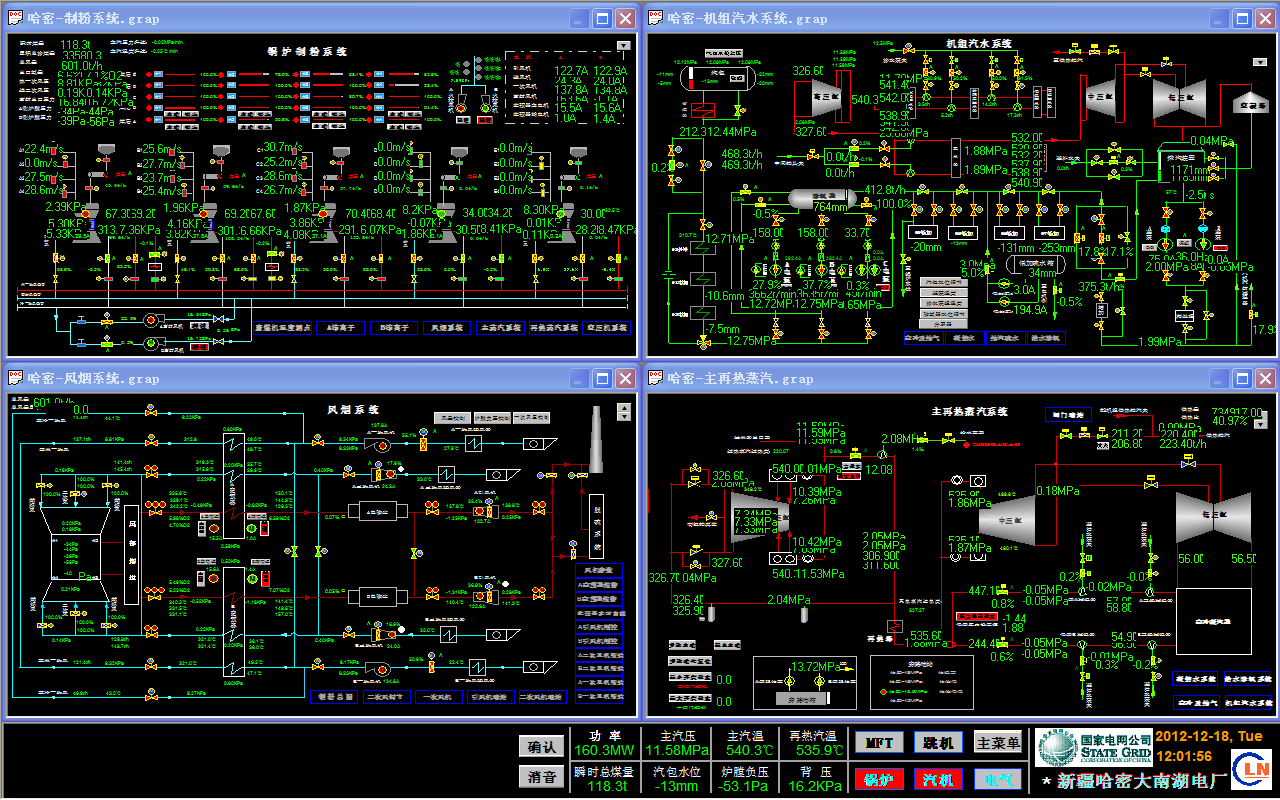

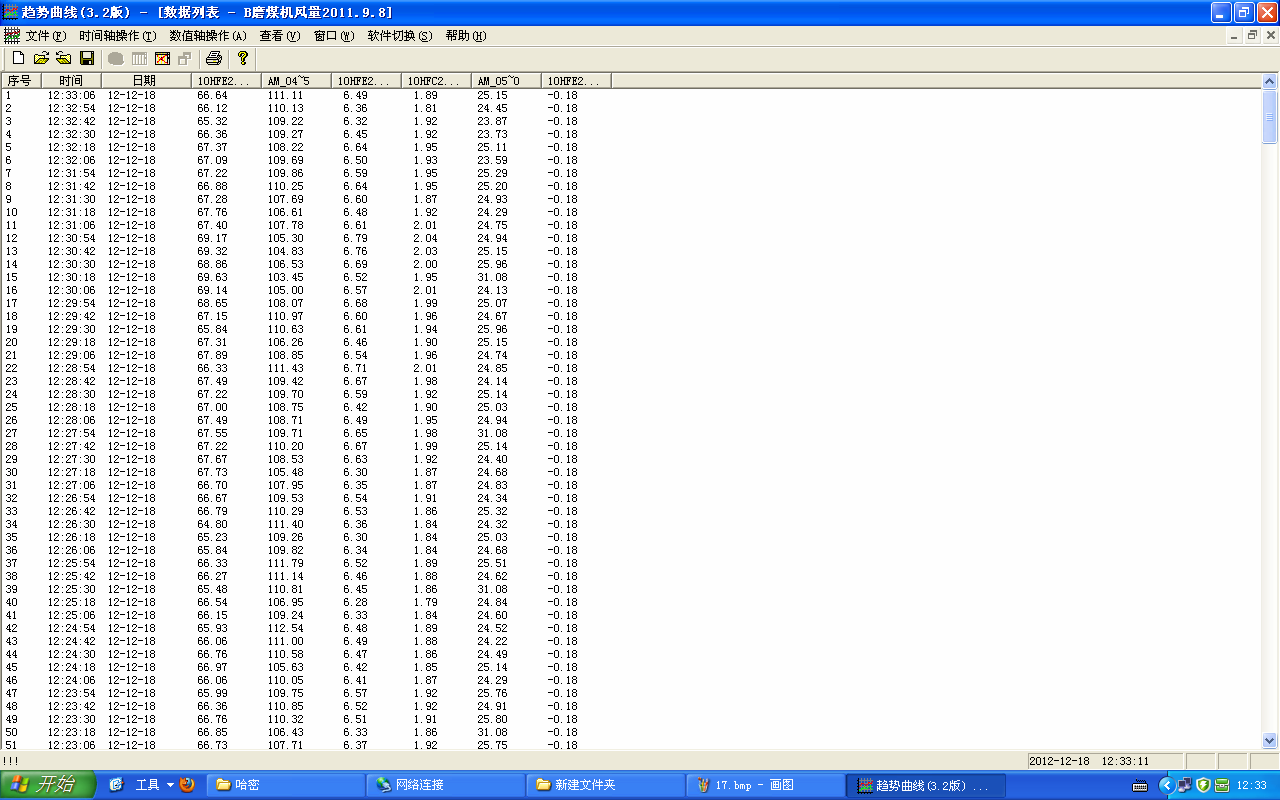

歷史記錄回放

3 信息統計分析

在生產過程監視模塊的實時數據處理的基礎上，對生產數據進行綜合處理，對歷史數據進行統計分析，形成全廠生產報表和分析報表?；谧詣?dòng)化、信息化的自動統計功能和報表打印功能大大降低生產管理體制人員的勞動量，提高生產管理效率。通過分析該子系統還同時得出性能隨時間、設備老化的變化情況，為節能工作人員提供開展節能降耗工作的依據。

提供運行報表、綜合生產報表、經濟指標報表和統計報表等與生產相關的運行定制報表，實現不同于DCS和車間級的監測報表信息，集成全廠所有機組、車間、系統和設備的統計運行參數，能夠總覽全廠信息，方便實現基于數據倉庫的生產綜合查詢、運行參數查詢和運行操作查詢。

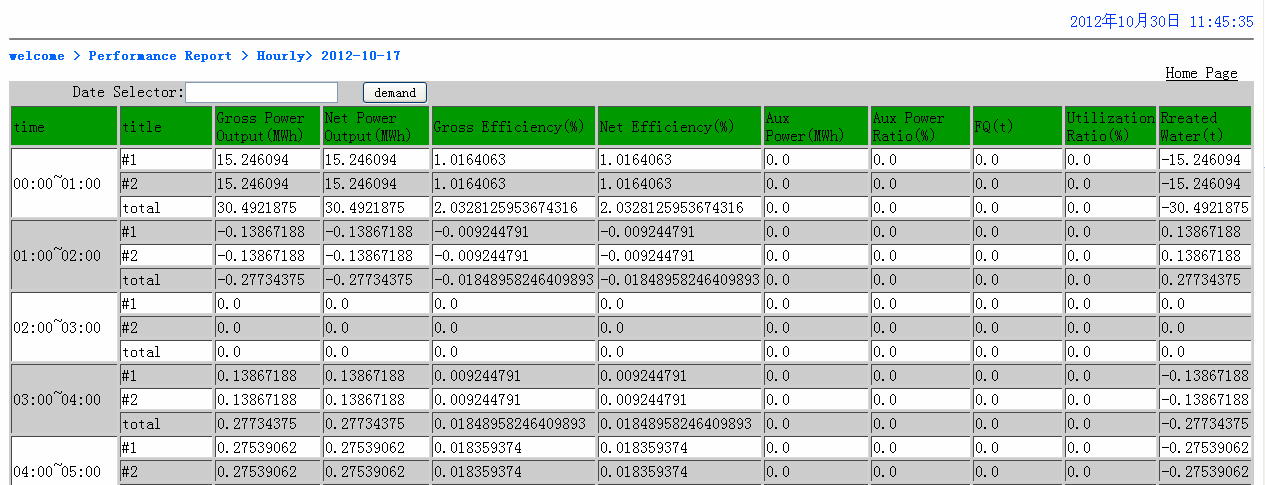

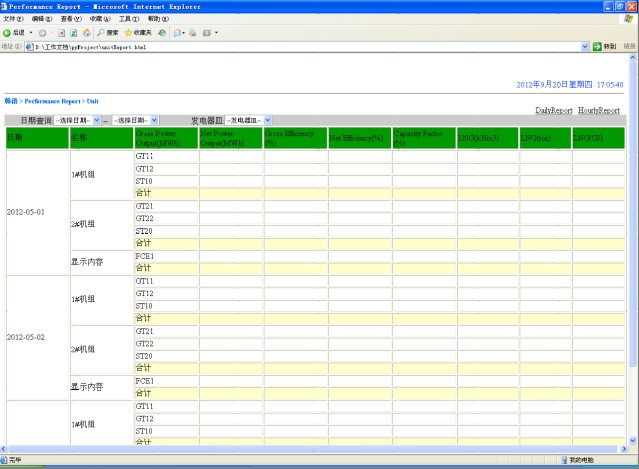

根據報表類型和時間獲得報表

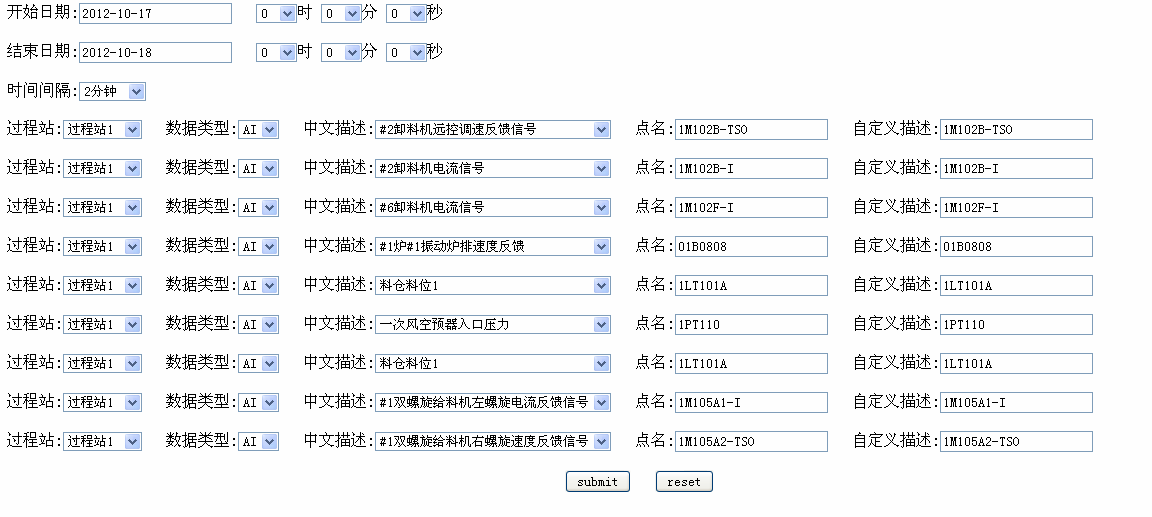

設置自定義報表選項

根據設置生成自定義報表

五、系統特點

本系統具有較高性價比，既能實現企業管理創新，又能實現“安全、穩定、降耗、增效”，產生良好的經濟效益。具體特點如下：

• 系統應用軟件采用最新國際和國家標準，具備良好的開放性和應用性，易于擴展和移植，降低了后續開發的成本和難度；

• 大存儲容量、高效數據壓縮的實時/歷史數據庫，實現歷史數據長期在線存儲；

• 采用靈活的體系結構和應用模式，構件化開發和部署，克服了開發、使用、擴展、維護方面的局限性，確保二次開發和持續升級能力；

• 平臺化的應用軟件包，具備自適應的構件模型庫，方便企業應用動態建模；

• 模塊化的應用功能，提供切合用戶應用實際需求的廠級實時性能計算、統計分析、優化運行、故障診斷和設備管理，支持用戶實現事故回放；

• 分層分布式高速網絡結構，接口層網絡提供多種標準接口與DCS、PLC等網絡連接，支持OPC等諸多接口標準，實現實時運行信息的可靠性采集和存儲；

• 實現廠級信息集中管理和“管控一體化”，降低生產成本，具備可靠性高、集成性強、擴展性好等特點；

• 系統易于維護，大大降低了維護量和維護成本；
