汽輪機危急跳閘系統ETS裝置是汽輪機保護最重要的一環，它是汽輪機電跳閘的出口，其運行安全與否直接影響到汽輪機的安全運行，其穩定性和可靠性顯得尤為重要。魯能控制LN09C 高可靠性ETS采用大規?？删幊踢壿嬈骷斎胄盘栠M(jìn)行邏輯運算和對外輸出控制，實現了首出信號的鎖存功能。采用三冗余的控制思想，對同一信號分別用3套相互獨立的設備進行采集處理，經3取2運算決算后輸出，提高了系統的可靠性；系統組合靈活，安裝方便。

 LN09C 高可靠性ETS模塊是LN3000 DCS分散控制系統的重要組成部分，可完成汽輪機危急跳閘控制過程中的全部電動閥門的開關控制功能，包括完成開關量的數據采集、處理、計算及開關量的實時輸出，并將相關數據經通訊傳送到中央控制操作室?？梢詸z測的開關信號有：汽輪轉速、潤滑油壓力、凝汽器真空、DEH故障、軸承振動、軸向位移、熱膨脹、差漲、軸承回油溫度、高加水位、排氣室壓力等。當被監視的參數超過規定值時，ETS裝置輸出跳閘信號到跳閘電磁閥，跳閘電磁閥卸載掉保安系統的保安油，使汽輪機的主氣閥和調節閥迅速關閉，完成汽輪機跳閘的功能，實行緊急跳閘，確保機組設備及人身的安全，以避免發生嚴重的后果。

相比于國外廠家的ETS保護多通過PLC技術來實現，采用大規?？删幊踢壿嬈骷盘栠壿嬤\(yùn)算及對外控制輸出用硬件電路實現，即硬邏輯，該ETS系統具有以下特點：

1、可實現與DEH、DCS無縫連接。LN-ETS高可靠性ETS系統是DCS的一部分，可與DCS無縫連接，里面的點在DCS里可實時監控，可以做歷史趨勢，便于查找。

2、高可靠性，響應速度快。響應時間小于10ns。

3、帶有投切保護功能，首出指示功能。

4、所有的ETS系統只有一種固定的邏輯，防止不同機組設備邏輯過多導致故障查詢時出現混亂。

5、10ms輸入延時消抖，可有效防止因毛刺或其他干擾尖脈沖引發的系統誤動現象的產生。

6、2路CAN總線接口， 1路RS485通訊，1路系統復位接口

7、1路電源報警指示。如果核心的邏輯處理芯片出現供電故障，則面板上的ALM報警指示燈就會點亮。

8、組合靈活，可實現雙冗余和三冗余結構，能適應各種系統的安全性保護需求。

系統結構

模塊采用的是級聯式可插拔結構，可帶電插拔操作，結構小巧，外形美觀，安裝接線簡單，攜帶方便，非常適合電力、通訊、化工等各行業的使用。其模塊的外形如圖所示。

基本模塊結構圖

擴展模塊結構圖

一套完整ETS系統包括1塊ETS基本模塊和2塊ETS擴展模塊?；灸K位于最上端，下端連續級聯2塊ETS擴展模塊，其基本安裝結構如圖所示。

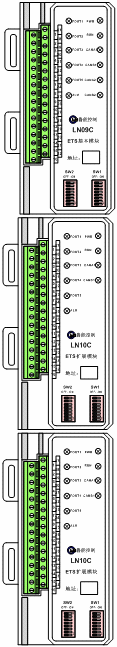

高可靠性ETS系統結構圖

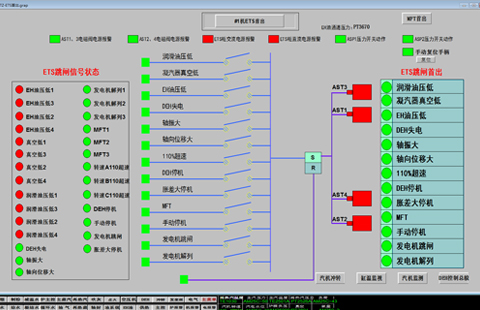

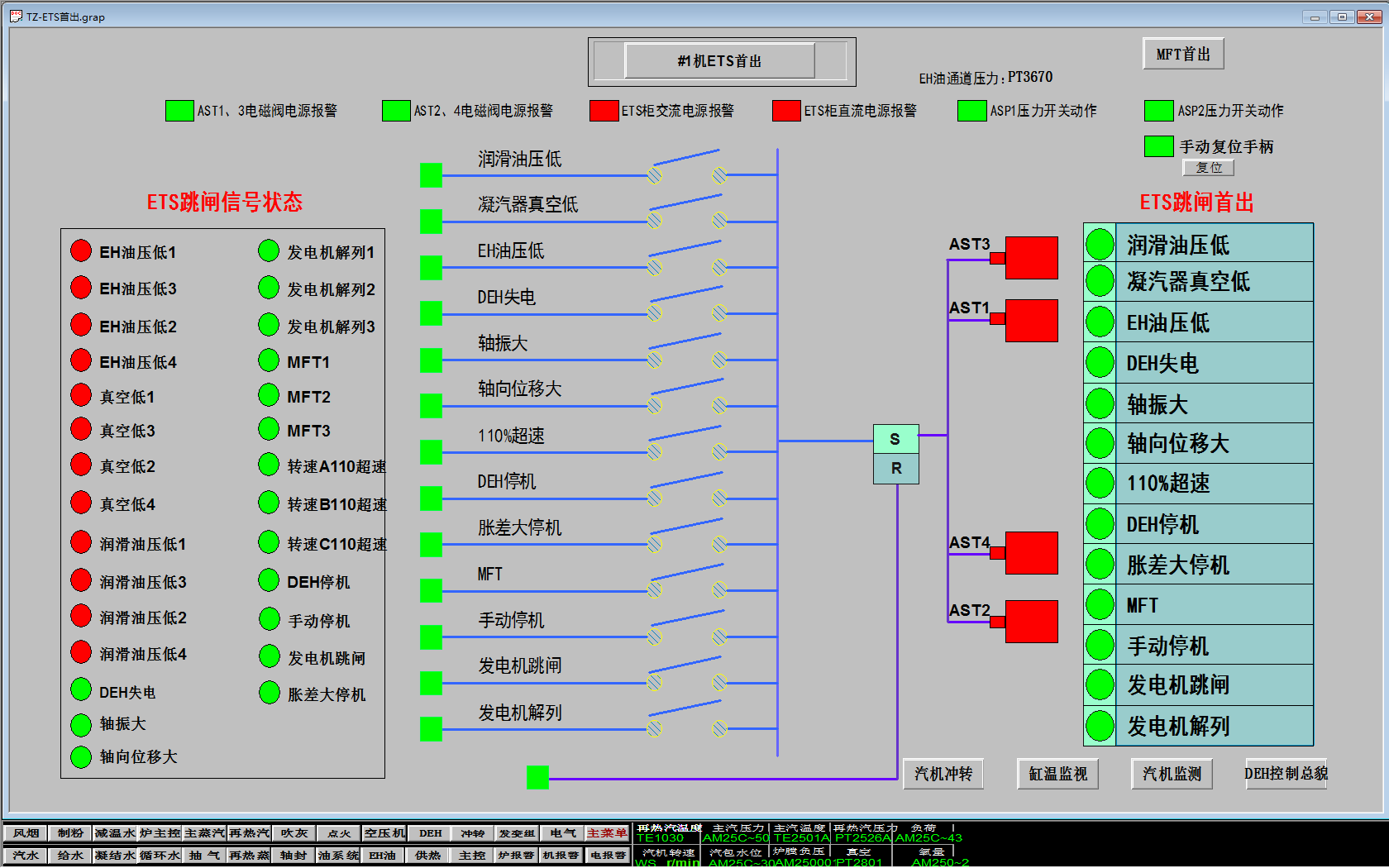

系統上位軟件操作畫面示例
