一.系統概述：

  本機組采用上海汽輪機廠300MW亞臨界、單軸、雙缸、雙排汽、中間再熱、凝汽式汽輪機。它由兩個高壓主汽閥、六個高壓調節閥控制高壓進汽，兩個中壓主汽閥和兩個中壓調節閥控制中壓進汽。以過程控制站（LN-PU）為核心的DEH控制系統，采集機組的轉速、功率、汽壓等有關參數后，經過分析、鑒別、計算，控制電液伺服閥，通過油動機分別使高壓主汽閥、高、中壓調節閥按啟動、運行要求工作。液壓動力油以磷酸脂抗燃油為工質，工作油壓14MPa，由集裝式抗燃油箱供油。

DEH系統由三個控制柜，兩臺上位機組成。兩臺上位機一臺為工程師站,負責圖形邏輯組態及歷史數據的采集工作，另外一臺為操作員站,主要是提供給運行人員進行操作以及監視。

  1．1運行方式：

1.1．1自動

這是投CCS協調控制之前的最常用的運行方式。這種運行方式又對應如下幾種運行狀態：轉速控制、功率反饋控制、調節級壓力反饋控制、主汽壓力控制及閥位控制。

1.1.2CCS協調控制

啟動結束后，DEH接到CCS的請求，操作人員可按下“CCS投入”按鈕（在OIS上），在DEH允許的前提下，即可投入CCS控制，同時向CCS發出“CCS投入”信號。此時，DEH自動切除功率反饋、調節級壓力反饋和主汽壓力控制回路，按CCS給定的閥位信號控制機組，同時將實際閥位值反饋給CCS。

1.1.3ATC方式

在此方式下，汽輪機主要根據計算出的熱應力大小等因素確定目標轉速、升速率、暖機時間、升負荷率等。

1.1.4自動同期

汽輪機轉速升至并網轉速，電氣發出允許自動同期信號，轉速在3000±50rpm之內，可以投入自動同期，自動同期投入后，目標轉速與給定轉速跟隨電氣自動同期裝置發出的命令動作，直到并網結束。

1.1.5手動

“手動”是和“自動”相對的一種運行方式，在此方式下，運行人員通過 “手動控制”畫面上的“手動閥位設定值”按鈕增、減總的閥位指令值。在“手動”方式下，所有自動功能均不能投入。

1.2閥門管理

在啟動過程中（高壓缸啟動），為保證機組全周進汽，充分預熱，減小熱應力，應該采用2900轉以下采用高壓主汽門控制，高壓調節汽門全開的運行方式，當轉速到達2900轉時進行切換，切換完畢后采用高壓主汽門進行控制的方式。此種方式為節流配汽方式。

機組啟動結束后穩定運行時，宜采用噴咀調節方式，即高壓調節閥順序開啟，以減少處于節流狀態下的閥門個數，提高熱效率。切換過程為120S。

1.3超速控制

當發電機甩負荷以后，汽輪機轉速將很快飛升，正常的轉速調節回路很難將轉速控制在保護系統動作轉速以下。甩負荷后，DEH接收油開關跳閘信號，通過硬件與軟件兩個回路進行甩負荷邏輯處理，通過ETS保護模塊及各油動機的快關電磁閥快速關閉高中壓調節汽閥，以抑制機組轉速的最大動態飛升，轉速低于額定轉速后各電磁閥復位，由正常轉速回路進行調節（當負荷小于30％額定負荷時，油開關跳閘后不需要快關調門）。

若甩負荷后油開關跳閘信號沒有發出，DEH還設有103％超速預警控制，即當汽輪機轉速超過103％額定轉速（3090r/min）時，DEH通過軟回路及超速保護模塊、ETS保護模塊發出指令到各調節閥油動機的快關電磁閥，快速關閉高中壓調節汽閥，當轉速低于額定轉速時，各電磁閥復位，轉入正常轉速回路調節。

DEH中還設有負荷不平衡限制回路，當電功率與汽輪機負荷相差超過60%時，快速關閉中壓調節汽閥，當負荷相差<60%時，各電磁閥復位。

1.4超速保護

DEH具有硬件與軟件兩方面的超速保護。

DEH配置有三塊汽機超速保護模塊，當汽輪機轉速超過110％額定轉速時，超速保護板的相應接點閉合，通過三取二處理后輸出跳機指令，經硬接線回路使汽輪機停機。

此外，當機組轉速超過110％額定轉速時，DEH軟件還會發出停機信號，同時作用到各遮斷電磁閥，關閉高中壓主汽閥和調節汽閥，切斷機組進汽，實現停機。

1.5試驗功能

DEH具有在線試驗功能：閥門活動試驗、嚴密性試驗以及超速試驗。

1.5.1閥門活動試驗

機組正常運行時，可定期進行閥門活動試驗，以檢查各進汽閥是否工作靈活。

閥門活動試驗由運行人員在OIS上進行操作，DEH自動執行閥門活動指令，并給出相應的提示或指示。

1.5.2超速試驗

DEH具有提升轉速進行機械、電氣超速試驗的功能，并可自動記錄最高轉速。

1.5.3閥門嚴密性試驗

當汽輪機在額定轉速空轉運行、鍋爐汽壓滿足一定條件時，DEH可控制機組作主汽門嚴密性試驗和調門嚴密性試驗。

1.   系統配置

DEH系統采用的三個控制柜中，DEH01機柜實現電源分配、伺服控制功能，放置有伺服卡、伺服卡電源、各機柜電源控制開關及就地電磁閥控制繼電器；DEH02機柜實現轉速控制、功率控制、OPC保護、閥門快關、超速試驗等基本功能；DEH03機柜實現ATC控制、閥門的各項試驗、抽汽供熱控制、汽輪機防進水及DEH參數監視功能。

LN2000所提供的卡件有以下幾種：

1）AO卡件，

2）4－20mA模擬量輸入卡

3）RTD卡

4）TC卡

5）DI卡

6）ETS保護模塊

7）汽機超速保護模塊

8）DO卡

9）伺服卡件

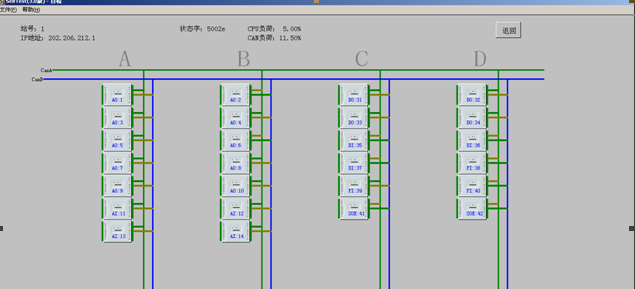

柜內卡件布置

2.網絡配置及過程站

DEH系統所采用的LN2000分散控制系統。過程控制站采用嵌入式低功耗CPU、64MRAM、32M電子盤（DOM）、雙100M以太網接口，雙CAN接口卡。其先進性在于分散的結構和基于微處理器的控制，這兩大特點加上冗余使得系統在具有更強的處理能力的同時提高了可靠性。100MB帶寬的高速以太網的高速公路通訊使各個控制器之間相互隔離，又可以通過它來相互聯系。

過程控制站是冗余配置的，通過其內置的兩個互為冗余的以太網接口實現實時數據通信和站間的冗余。處于備用狀態的LN-PU能夠自動跟蹤運行的LN-PU，一旦主控狀態的LN-PU出現故障，備用LN-PU將立即承擔過程控制任務，實現LN-PU間的無擾切換。過程控制站與I/O模塊間的通信網絡采用了冗余配置CAN現場總線，提高可靠性。

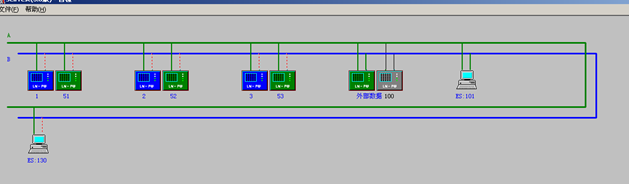

網絡配置

3.   性能指標

1  轉速調節范圍：（50～3600）r/min

 2  額定蒸汽參數下空轉轉速波動：￡±0.1%額定轉速

 3  負荷控制精度：￡±2MW；

   負荷控制范圍：0～350MW；

 4  控制系統不靈敏度：￡0.06％；

 5  轉速不等率4.5％（3％～6％范圍內連續可調）

 6  甩全負荷時，最大超速￡7％額定轉速，可維持空轉；

 7  可靠性：計算機MTBF40000小時

    系統MTBF340000小時

    控制系統可用率399.9％。

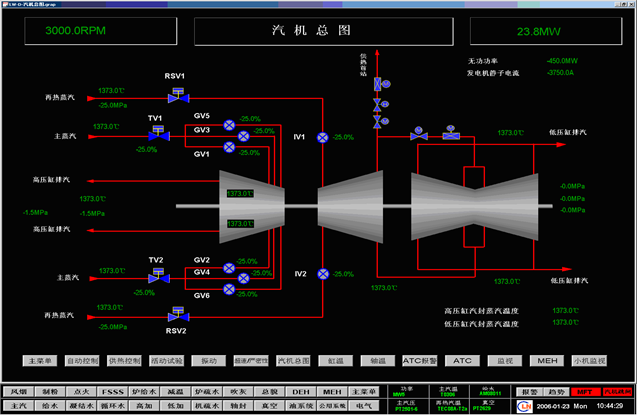

3.1基本監視畫面：

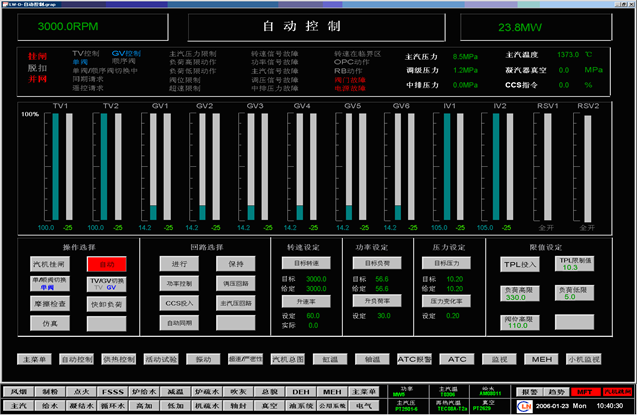

在圖3-1-2中，點擊【操作員監控】按鈕，出現圖3-4-1所示自動控制界面

在此畫面中，可以實現DEH系統的基本操作功能，能夠完成自動投入、掛閘、主汽門/調門控制方式選擇；目標轉速、升速率的設定，目標功率、升負荷率的設定；可以實現升速過程中給定值進行與保持的切換；可以進行調節回路的選擇；TPL、負荷、閥位限制的設定；在機組正式運行前進行仿真試驗。

此外在此畫面中還有系統狀態及主要參數的監視。

圖3-4-1  自動控制界面

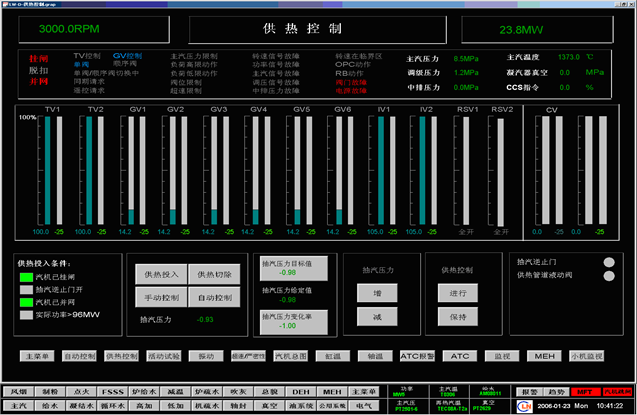

供熱控制畫面：

    在此畫面中主要是對抽汽供熱閥門進行控制，包括供熱回路的投/切、抽汽壓力的設定等。

3-4-2  供熱控制界面

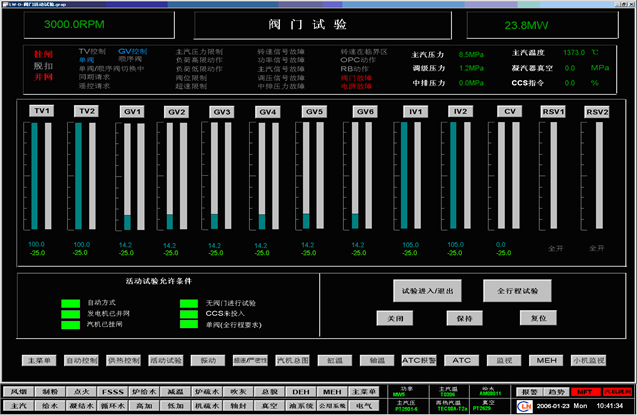

活動試驗畫面：

    在此畫面中可以完成閥門活動和全行程試驗的操作。

閥門試驗界面

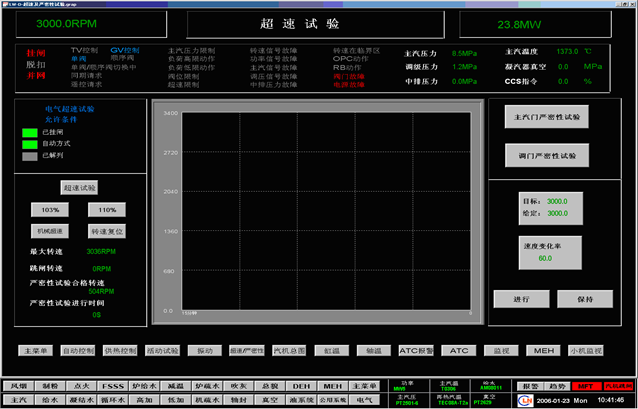

超速試驗畫面

在此畫面中可以完成超速試驗和嚴密性試驗，超速試驗包括110%超速、103%超速以及機械超速試驗。在此畫面上還可以監視到超速保護動作時轉速的最大值，嚴密性試驗轉速的合格值，以及嚴密性試驗進行的時間。

圖3-4-4  超速試驗界面

以下畫面是對汽輪機重要參數的監視畫面，包括：振動監視畫面、軸溫監視畫面、缸溫監視畫面、蒸汽溫度監視畫面等。

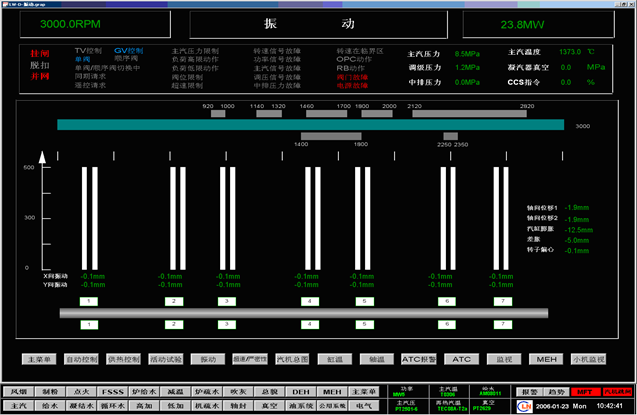

振動監視畫面

圖3-4-5  振動顯示界面

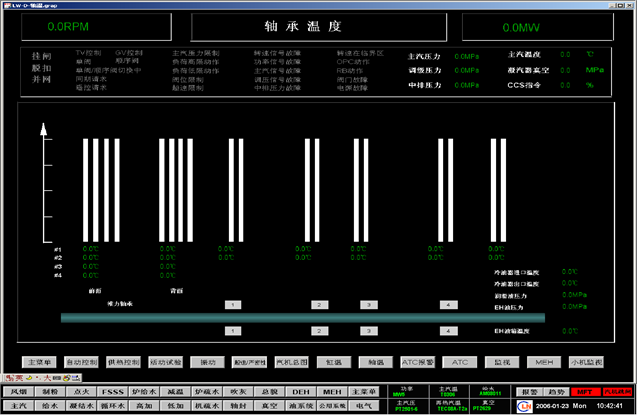

軸溫監視畫面

圖3-4-6  軸承溫度監視界面

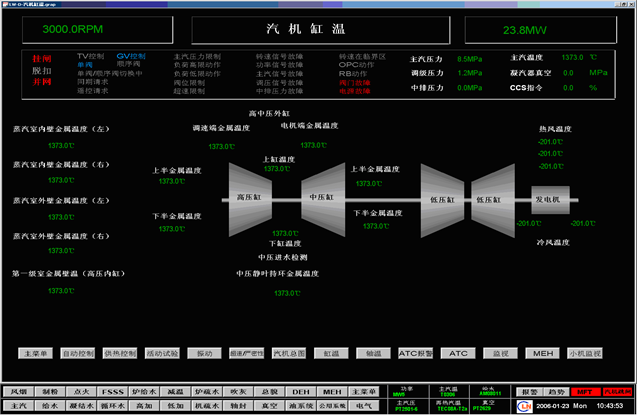

缸溫監視畫面

圖3-4-7  汽機缸溫監視界面

蒸汽溫度監視畫面

圖3-4-8  蒸汽溫度監視界面
