大型火力發電廠燃煤鍋爐中，爐內溫度場是反映對煤粉的著火燃盡以及鍋爐的安全性具有重要影響，燃燒不穩定使鍋爐效率降低噪聲和污染物排放增加。同時，近年來爐膛火焰溫度監測儀技術日臻成熟，溫度場優化DCS閉環控制尤為重要，LN2000 DCS在萊蕪、嘉祥、威海等電廠溫度場優化得到了良好的應用。下面以某電廠為例詳細介紹溫度場DCS閉環控制。

1 概述

    將發電廠煤粉鍋爐內溫度場組織為一個均勻溫度并且運行在一個合適的溫度是鍋爐安全、經濟和環保運行的必要條件，但由于影響爐內溫度場的因素眾多，就運行可控因素來講主要有五個方面：運行氧量、制粉系統的組合投運方式、吹灰頻次、SOFA的風量和燃燒器擺角等。因此燃燒優化DCS閉環控制思路為首先通過調節二次風門(包括輔助風和燃盡風)將爐膛出口煙溫調節均勻，然后根據#1鍋爐的現場實際情況，進行以上五個方面的調節，使鍋爐運行在環保和經濟性最好的狀態，并且實時調整。

2 燃燒優化DCS閉環控制的方案

2.1控制方案介紹：

電廠溫度場優化方案為溫度場優化控制系統在接收到DCS優化投入信號以后，優化功能開始執行,有溫度場均衡性優化、Nox排放優化、氧量控制優化、煙溫控制優化四項功能，此四項功能可以同時投入。溫度場均衡性優化投入后判斷爐膛內溫度場燃燒是否均衡，如果存在不均衡，則發出調整指令至DCS，DCS接收到優化調整指令后去動作SOFA及二次風門。、Nox排放優化投入后，判斷Nox排放是否達標，如果不達標，則發出調整指令至DCS，DCS接收到優化調整指令后去動作SOFA風門。氧量控制優化、煙溫控制優化作為輔助控制功能去指導氧量控制。

2.2爐膛出口煙溫的處理

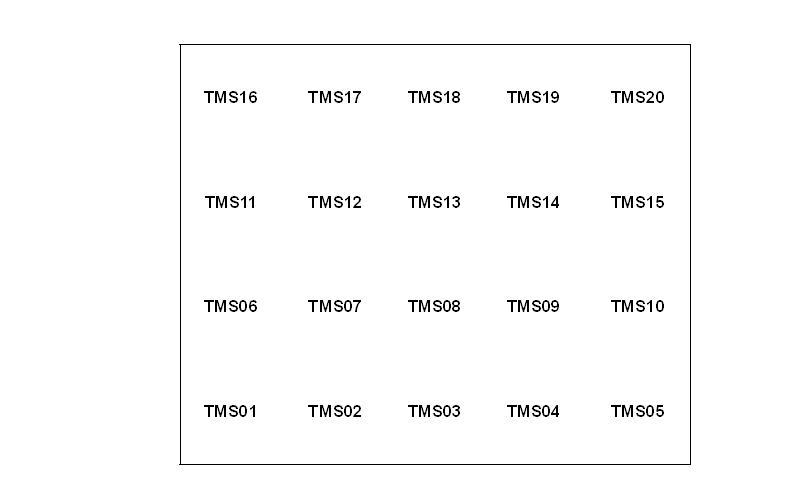

從TMS-2000來20路信號，有通訊數據和AI數據兩類，先準備用通訊數據。如圖1所示。

后墻

前墻

圖1 TMS-2000溫度信號示意圖

2.2.1中心區域（TMS07、TMS08、TMS09、TMS12、TMS13、TMS14）

• 中心區域平均值，小于平均值100 ℃的數據去掉；

• 中心區域最大值；

• 中心區域設定值，由優化邏輯生成。

2.2.2爐墻區域：前墻（TMS01、TMS02、TMS03、TMS04、TMS05）、左墻（TMS01、TMS06、TMS11、TMS16）、后墻（TMS16、TMS17、TMS18、TMS19、TMS20）、右墻（TMS05、TMS10、TMS15、TMS20）

• 前墻區域平均值TF，小于平均值100 ℃的數據去掉；

• 左墻區域平均值TA，小于平均值100 ℃的數據去掉；

• 后墻區域平均值TR，小于平均值100 ℃的數據去掉；

• 右墻區域平均值TB，小于平均值100 ℃的數據去掉；

• 爐墻區域最小值，從（TMS02、TMS03、TMS04、TMS06、TMS11、TMS17、TMS18、TMS19、TMS10、TMS15）求MIN

2.2.3信號采集方案

定時進行同步采集，與TMS-2000處理同步，對連續3次采集的同一個測點數據進行平均值處理，連續采集3次以上，邏輯回路才開始運算。

2.3爐膛出口煙溫的區域均勻調節邏輯

由于鍋爐的燃燒器為技術改造后的低氮燃燒器，在綜合滿足NOx排放標準的情況下，四層SOFA風的擋板開度余量較大，必須根據鍋爐負荷進行區別考慮。同時考慮到爐渣含碳量因素，最底層的輔助風AA層不參與調整，考慮到燃燒器噴嘴安全和中心風量較小，中心風也不參與調整。

2.3.1 首先將運行氧量與優化氧量比較，如果運行氧量大于優化氧量，則將運行氧量調低至優化氧量，

2.3.2  Nox優化可以不依賴于氧量優化單獨投入。投入后以步長為2%的速度關四層SOFA，每關2%則進行NOx的判斷，當NOx濃度大于280mg/m3時停止關閉；當Nox優化切除時，所有的偏差將被取消。

2.3.3對四面墻的溫度值(TF，TR，TA，TB)進行比較，選出最大值和最小值，如果｜TF – TR︱ <=50℃和｜TA – TB ｜<=50℃不要進行調整，如果｜TF – TR ｜>50℃和｜TA – TB ｜>50℃則需要進行調整。

溫度場的調勻整體分為兩步：前后墻的調勻和左右墻的調勻。

均勻性調整的整體步驟為以步長為2%進行調整，調整一次穩定1分鐘，再進行前后墻和左右墻比較，穩定3分鐘并進行再進行比較，調整順序?yàn)閺纳现毕碌恼{(diào)整，當溫度場均勻后則停止并保持。

2.3.3.1前后墻不均勻的調整

當｜TF – TR ｜>50℃時，如果TF> TR，則首先關小前墻A/B側的燃盡風擋板，同時同步開大后墻A/B側的燃盡風擋板，當調整幅度為15%時，則停止燃盡風擋板的調整；當NOX濃度大于300mg/Nm3時，則停止關閉前墻A/B側的燃盡風擋板；如果TF< TR，則首先開大前墻A/B側的燃盡風擋板，同時同步關小后墻A/B側的燃盡風擋板，當調整幅度為15%時，則停止燃盡風擋板的調整，當NOX濃度大于300mg/Nm3時，則停止關閉前墻A/B側的燃盡風擋板。

當燃盡風擋板調整完畢時，｜TF – TR ｜>50℃條件仍然存在，并且C層燃燒器投運性的情況下，則進行前墻C層擋板的調整，如果TF> TR，則關小前墻C層二次風擋板，反之亦然，當調整幅度為10%時，則停止燃盡風擋板的調整。

當C層二次風調整完畢后，｜TF – TR ｜>50℃條件仍然存在，則進行前墻B層和后墻E層擋板的調整，如果TF> TR，則關小前墻B層二次風擋板，開大后墻E層二次風擋板，反之亦然，當調整幅度為10%時，則停止燃盡風擋板的調整。

當B/E層二次風調整完畢后，｜TF – TR ｜>50℃條件仍然存在，則進行前墻A層和后墻C層擋板的調整，如果TF> TR，則關小前墻A層二次風擋板，開大后墻C層二次風擋板，反之亦然，當調整幅度為10%時，則停止燃盡風擋板的調整。

2.3.3.2左右墻不均勻的調整

當｜TA – TB ｜>50℃時，如果TA> TB，如果C層燃燒器投用，則進行C層燃燒器外二次風的調整，減少C1和C2的外二次風擋板開度，增加C3和C4的的外二次風擋板開度，反之亦然，當調整幅度為10%時，則停止C層外二次風擋板的調整。

當C層外二次風調整完畢后，｜TA – TB ｜>50℃條件仍然存在，則進行前墻B層和后墻E層外二次風擋板的調整，如果TA> TB，則減少B1，B2，E1和E2的外二次風擋板開度，同步增加B3，B4，E3和E4的外二次風擋板開度，反之亦然，當調整幅度為10%時，則停止B和E層外二次風擋板的調整。

當B和E層外二次風調整完畢后，｜TA – TB ｜>50℃條件仍然存在，則進行前墻A層和后墻B層外二次風擋板的調整，如果TA> TB，則減少A1，A2，D1和D2的外二次風擋板開度，同步增加A3，A4，D3和D4的外二次風擋板開度，反之亦然，當調整幅度為10%時，則停止A和D層外二次風擋板的調整。

   當以上調整完畢，溫度場仍有較大偏差，則可對中心風進行微調。

2.4燃燒優化調節

根據改造后的試驗結果，對鍋爐出口煙溫尋找最優狀態下的省煤器入口煙溫或CO濃度值，根據省煤器入口煙溫或CO濃度值尋優最佳狀態，尋優的最佳變量為氧量。

具體方法是試驗測量出氧量最優值作為氧量調整的指導值，以省煤器入口平均溫度與省煤器入口平均溫度的設計值，或者CO的實測濃度值與優化的CO濃度值做比較，計算出一個氧量的修正值，對氧量最優值進行校正，從而生成新的氧量目標值，作為氧量控制對象，從而達到優化燃燒的目的。

    鍋爐目前運行方式是燃燒器擺角主要用來調節再熱汽溫，從考慮整臺機組的經濟性來講，燃燒器擺角不作為爐膛出口煙溫尋優的變量。

    由于鍋爐煤種較雜亂，為保證鍋爐的安全穩定運行，因此制粉系統運行方式也不作為爐膛出口煙溫尋優的變量，在煤種穩定的情況下，可以將燃燒優化調節調節系統完善。

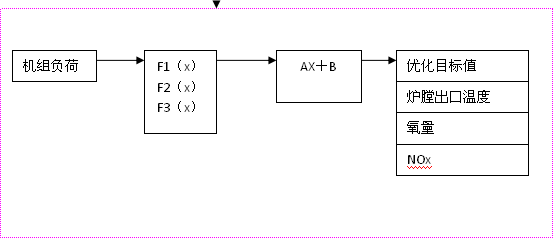

圖2 整體優化示意圖

3 燃燒優化DCS閉環控制效果

通過監控爐膛燃燒工況變化，有效調整燃燒不均衡狀況；避免由于燃燒不穩定造成的鍋爐各受熱面超溫爆管狀況；通過優化鍋爐燃燒控制，提高燃燒工況的穩定性，降低了污染物排放，同時降低發電煤耗1.0～1.5克。
