可再生能源中生物質能源由于具有資源豐富、可再生且分布地域廣、可實現CO2零排放、大氣污染物排放少等優點，被認為是21世紀最有前途的綠色可再生能源之一。隨著國家《可再生能源法》的頒布實施，生物質能發電已經迎來一個發展高峰。但是生物質燃料的熱值隨著濕度等特性的變化很不穩定，因此不能通過常規控制方法按負荷計算出應該投入的燃料量，而應該通過對風量的計算調節給料量，從而在本質上改變了常規燃煤電廠的控制方式；另外，生物質燃料的成分和煤粉存在極大差異，因而產生結焦、腐蝕的工藝參數及環境也與普通燃煤爐不同，對自動化控制提出了不同要求。

1.LN2000DCS在生物質發電廠應用中的配置

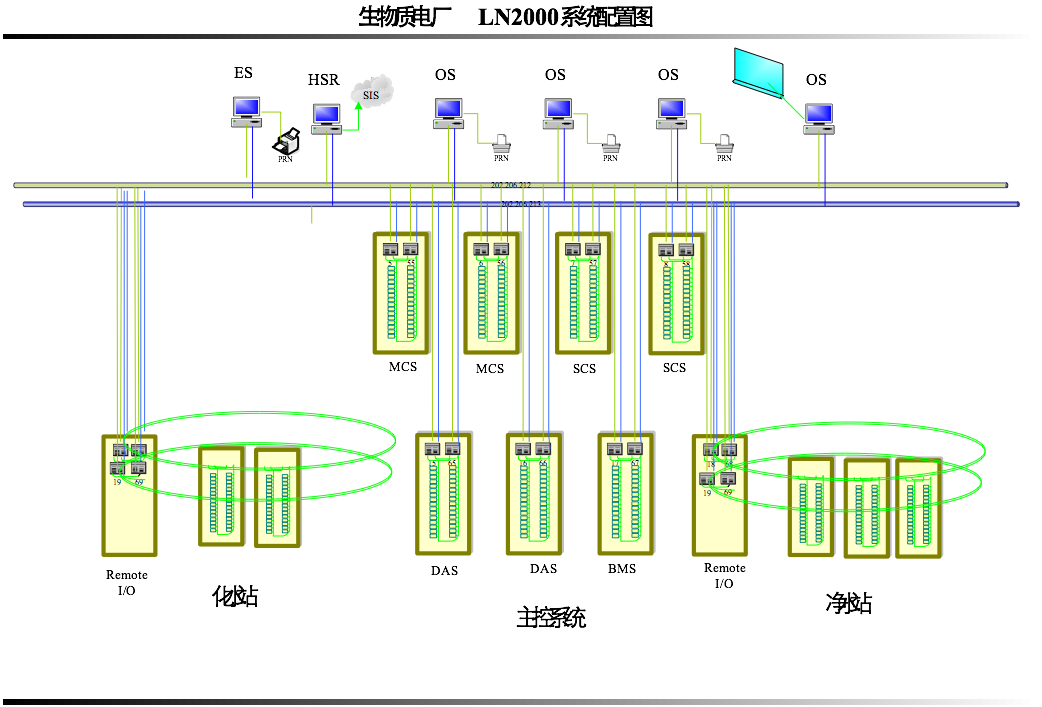

LN2000的冗余現場總線結構特別適用于地理位置分散的環境。通過雙絞線或光纖，可將智能I/O模塊任意擴展到幾公里范圍內的任意地方，而其控制站則可集中布置。這些正適合生物質電廠的需求。LN2000 DCS近年來已經在龍江、臨沂、南宮、邳州等十余臺生物質發電廠中投入運行，效果良好。LN2000在生物質電廠的通常配置如圖1所示。

圖1  生物質電廠系統配置圖

它由三部分構成：

（1）主控室及電子間：布置鍋爐、汽機和發電機以及相關輔助系統的控制柜的控制，可對整個電廠的所有設備進行操作和監控。

（2）遠程I/O電子間1：布置秸稈的處理、儲存和輸送設備的控制柜。

（3）遠程I/O電子間2：布置灰渣處理設備的控制柜。

三部分通過雙絞線和光纖，有機的結合在一起，在遠程電子間內，可設置緊急操作臺，對相關設備進行緊急操作。電廠所有設備的操作和監視，都可在主控制室內完成。這種結構，不僅能夠減少電纜附設，降低工程費用，而且能夠減人增效，并且維護方便。所以LN2000分散控制系統可以在適當范圍內滿足生物質電廠的控制要求。

2.生物質能發電綜合自動化控制策略分析研究

生物質能電廠與常規火力發電廠最大的不同是燃料的不同，尤其是生物質燃料的水分含量較高且不穩定，其熱值不固定，進而導致了鍋爐燃燒方式的不同。而汽輪機、發電機等系統的控制方式與相同規模的常規電廠并沒有太大的不同。根據近年來生物電廠自動化控制系統的跟蹤和設計，對生物質能電廠鍋爐的主要控制做簡要的分析研究。

1.給料控制

負荷控制器的輸出轉化為每條給料線的負荷設定值。這是通過各個播料機的負荷分配的反饋來實現的。負荷分配信號表示各條給料線間實際轉速的比值，當全部給料線的負荷設定值為0意味著給料線停運。

每臺播料機的給料線負荷正常時遵從給料線負荷信號為1:1，但是在給料線啟動時，如果手動操作給料線，這就有不同。在給料線啟動時，手動將轉速調整為理想的給料負荷，或當操作人員已經調整了給料線的需要負荷時，負荷分配的反饋能確保全部給料線相應地作出調整，目的是彌補各條給料線的差別。

爐排不是連續運行，而是周期運行，整個周期包括由負荷決定的暫停時間和振動時間。當主燃料穩定燃燒時，由操作人員啟動振動周期。當振動周期啟動后，再啟動灰渣系統。一旦發生主燃料跳閘，將自動停止振動周期。如果濕式撈渣機停運超過30分鐘后，停運振動周期并報警。

在爐排振動時，爐排上的燃料被攪動，釋放出的氣體立即使鍋爐負荷增加。這將導致空氣的過剩量減少，增加了一氧化碳的排放量和鍋爐負荷。為了遏制這些問題的產生，在振動前減少一次風量和增加上二次風量。保持總的空氣量不變，僅僅臨時地改變空氣量的分配。逐漸地消除空氣分配量的變化，最終使空氣分配量在振動周期三分之二的暫停時間后，返回到正常值。振動周期的作用是控制振動和使空氣分配量的變化和爐排的實際運動同步。

2.LBA裝置負荷控制

鍋爐裝置負荷控制的基本思想是基于運行模式“蒸汽鍋爐控制（汽輪機跟隨）”。基于主蒸汽流量的鍋爐負荷控制器可以確保維持理想的平均負荷，但是，必須要預料到由于燃料的隨機變動引起的負荷波動。

由操作人員設置鍋爐裝置負荷的設定值，逐漸加載鍋爐裝置的負荷，從而保證設定值在最大的允許變化速率值內。最大允許負荷的設定值是由播料機的運行臺數和鍋爐汽包的實際壓力來決定的。其它控制器中大量的由負荷決定的設定值是來源于裝置負荷的設定值。最重要的值如下：

●       總的燃燒空氣與需要的過量空氣的比值；

●       主要燃料的需要量；

●       各種燃燒空氣分配的設定值。

3.2.1  過量空氣的控制器

由于不清楚燃料的組分和短時間內可能發生的較大變化，所以，燃料的變動必然要導致過量空氣數量的變化。因此，過量空氣的控制器用于調節給料機的轉速以達到理想的過量空氣系數，而不是改變總的燃燒空氣量。

3.2.2  鍋爐負荷的控制器

基于主蒸汽流量的鍋爐負荷控制器可以確保維持理想的平均負荷，但是，必須要預料到由于燃料的隨機變動引起的負荷波動?？刂破鞯慕Y(jié)構是三個并列的獨立控制器，目的是確保在前饋和消除偏差方面的較強的適應性。

3.爐膛的壓力控制

爐膛壓力控制為簡單的單回路閉環控制，通過調節引風機轉速或引風機入口擋板的開度來控制爐膛的壓力。當送風機沒有投運時，爐膛壓力的設定值增加到最小負壓值，這樣就可以減少空氣漏入燃燒區中。這有助于發生主燃料跳閘時，縮短停止?fàn)t排燃燒的時間。

4.送風控制

由負荷控制器決定的總?cè)紵諝庑枨罅渴峭ㄟ^(guò)調節送風機的轉速或送風機入口擋板的開度來控制的。通過調節燃燒空氣系統中的各個擋板來控制燃燒空氣的分配，由三個不同的流量控制器來控制爐排空氣流量，每個控制器都有由負荷決定的設定值。

爐膛前、后墻上的下部噴嘴的二次風流量由壓力控制器來調節，該壓力控制器控制噴嘴上游的總管壓力。壓力的設定值由鍋爐負荷決定。

通過由負荷決定的設定值來控制播料風的壓力，目的是確保足夠的空氣進入播料機。

剩余的燃燒空氣引到前、后墻的上部噴嘴中，通過調節燃燒空氣供給系統的壓力，即上部噴嘴的兩個調節擋板來實現。前、后墻風量的分配比值可由操作人員來調整。

5.過熱器的溫度控制

每個過熱器的溫度控制器都設計為典型的雙回路控制器。過熱器進口溫度的響應記錄作為過熱器出口偏差記錄的反作用。反作用延時后停止，與過熱器實際過程響應相類似。這可以通過回路的積分器和Pt1過濾器（也被稱為Dt回路）來實現。

如果過熱器出口的溫降記錄為10℃，那么停止噴水直到過熱器進口溫度升高10℃。然后，閥位或多或少維持不變，直到過熱器出口溫升達到過熱器出口記錄的溫降。

三個減溫器的出口溫度都要監視。如果溫度降低到比實際壓力決定的飽和溫度的高20℃時，停止繼續開大減溫器的調節閥。

設定值通過經過減溫器的溫降來確定的，該溫降由負荷來決定。操作人員可以修正這個計算設定值，目的是彌補如燃料組分的變化和受熱面的積灰。

過熱器的溫度控制作為特殊措施來避免低噴水流量下運行和不能充分蒸發。這些措施默認為不起作用的，但是必須按下面的要求來設計和實現。

如果第一、二級減溫器的計算流量降到最小值，帶有持續脈沖的溫度控制器的輸出變?yōu)?，同樣地，控制器的設定值增加大約10℃，為的是確保直到有大量噴水要求前，控制器都保持關閉。當蒸汽溫度升高到足以使控制器（設定值已經增加）再次開啟，去掉加在設定值上的10℃，從而確?？刂破髡业叫碌墓ぷ鼽c(diǎn)，此工作點在前面提及的最小流量之上。

第二、三級減溫器都帶有兩個噴嘴，兩個噴嘴共有一個噴水調節閥。其中一個噴嘴通過遙控操作隔離閥關斷。當進入減溫器的計算噴水流量降到某一極限值時，關閉隔離閥；如果噴水流量超過另一個值時，打開隔離閥。正常時，如前所述的雙回路控制器能夠處理隔離閥操作后引起的溫度變化，但是，如果情況不是這樣的話，過熱器的溫度控制溫度控制器作為特殊措施。這些措施默認為不起作用的，但是必須按下面的要求來設計和實現。

當隔離閥關閉時，相關溫度控制器的輸出將增加預定百分?jǐn)?shù)來抵消減溫器的壓降。同樣地，當隔離閥打開時，輸出減少。

與常規電廠每級過熱器出口人為設置溫度設定點不同，前兩級過熱器出口的溫度設定點取后一級減溫器入口的溫度。這樣整個系統整合為一個整體，為控制主蒸汽溫度服務，縮短了控制時間，增強了溫度的穩定性，提高了控制的效率，提高了主蒸汽的品質。

3.結語

實踐證明，LN2000高可靠的硬件和靈活、強大的軟件功能為生物質發電機組的控制和運行提供了可靠的保證，以上控制策略能夠?qū)崿F(xiàn)生物質能電廠的自動化控制，保證電廠的安全穩定運行。相信隨著我國國民經濟的發展以及技術的提高，這種既有經濟、社會效益，又能保護環境的生物質發電技術的應用前景將會越來越廣闊。
