摘 要：生物質發電主要是利用農業、林業和工業廢棄物為原料，也可以將城市垃圾為原料，采取直接燃燒或氣化的發電方式。總的說來，生物質能發電行業有著廣闊的發展前景。本文介紹LN2000DCS在國能射陽生物質發電廠中的應用。概述了生物質發電廠的工藝流程和系統需求，給出了基于LN2000DCS的系統網絡結構和配置，著重描述了該系統的各主要控制站及其實現控制功能的方式。該項目的設計和成功實施充分體現了LN2000DCS分散控制系統對于生物質發電項目的整體控制能力。

關鍵詞：LN2000DCS;生物質發電技術;系統網絡結構與配置;系統功能

Application of LN2000DCS in JIANGSUSHEYANG Biomass Power Plant

前言

     國能射陽生物發電項目于2006年8月經江蘇省發改委核準批復，一期工程建設一臺引進丹麥BWE公司的技術生產制造、采用振動爐排方式燃燒秸稈、額定容量為130t/h高溫高壓參數的電站鍋爐和一臺額定容量25MW、由武漢汽輪發電機廠生產制造的單級抽汽凝汽式高溫高壓參數的汽輪發電機組。該項目經過充分的經濟技術分析，在可行性研究的基礎上，于2006年8月10日開工建設，經過各參建單位的奮力拼搏,于2007年6月26日首次并網發電。本項目每年可燃燒秸稈20余萬噸，在節約能源、保護環境的同時，還可以增加農民收入，有力促進當?shù)亟?jīng)濟的發展。

1 工藝流程與系統需求

1.1生物質電廠的工藝流程

     國能射陽生物質發電廠項目中以25MW的凝汽式汽輪發電機組和130噸高溫高壓蒸汽鍋爐作為核心工藝段，同時包括上料、爐前料倉、化水、電氣等輔助工段。該系統涉及到DCS的I/O點數約2960點，其中模擬量660點。具體的工藝流程如圖1所示。

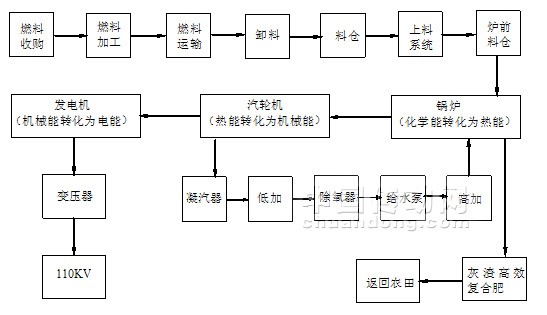

圖1 生物質發電廠的工藝流程

     1.2控制系統的需求

     在系統的前期論證過程中，國能射陽生物發電廠和系統集成方——山東魯能控制工程有限公司的工程師們進行了深入的探討和技術交流，并對系統需求進行了確認。簡述如下：

     （1） 該系統需要提供過程控制站、現場總線和I/O總線的冗余;

     （2） 汽輪機、鍋爐主控，可自定義功能設計;

     （3） 設置GPS校時和SOE事件順序記錄;

     （4）具備與第三方設備通訊的能力;

     （5）具備系統自診斷功能，包括過程控制站和I/O的自診斷能力。

     對于上述復雜而嚴格的要求，LN2000DCS系統憑借其良好的性能和快速的功能響應，提供了整個電廠主控、輔控一體化的控制方案，并得到實施。

2 系統解決方案

    山東魯能控制工程有限公司的工程技術人員根據國能射陽生物發電項目的實際情況，精心設計了符合現場實際的控制方案。

     2.1系統網絡結構與配置

     2.1.1系統網絡結構與配置

     對于連續生產過程，DCS系統必須保證數據的連續性和過程記錄的可追溯性，這就對系統的冗余提出了要求，而LN2000DCS系統很好地滿足了這些嚴格的要求，提供了能滿足電廠需求的配套冗余方案。該系統的網絡結構圖如圖2所示。

     2.1.2冗余配置的網絡架構（實時數據網絡、CAN現場總線、冗余交換機）

實時數據網絡用于系統通訊，把過程控制站、操作員站等硬件設備連接起來，構成完整的分散控制系統，并使分散的過程數據和管理數據實現共享，采用了雙網同時工作的冗余方式。

CAN是控制局域網的簡稱，在LN2000系統中，過程控制站和智能模塊通過CAN協議的現場總線進行通訊，也采用了雙網冗余方式。

冗余交換機是為了保證站間的數據傳輸?shù)目煽啃裕到y(tǒng)Ethernet采用兩個獨立網絡交換機，各站同時掛在兩個網上，兩個網絡同時工作，保證站間通訊的暢通。

     2.1.3 冗余配置的過程控制站（DPU）

     過程控制站是過程控制柜內的最重要的部件，有下列部分組成：系統母板、CPU、主板、雙CAN接口卡、電源、外殼及指示燈等。其中CPU主板配置為嵌入式低功耗CPU、64MRAM、32M電子盤、雙100M以太網接口，雙CAN接口卡，CAN通信速率最高為1Mbps.應用軟件及下裝的控制策略保存在電子盤中，在失電的狀態下不會丟失組態數據。過程控制站是冗余配置的，通過其內置的兩個互為冗余的以太網接口實現實時數據通訊和站的冗余。處于備用狀態的LN-PU能夠自動跟蹤運行的LN-PU，一旦主控狀態的LN-PU出現故障，備用LN-PU將立即承擔過程控制任務，實現LN-PU間的無擾切換。

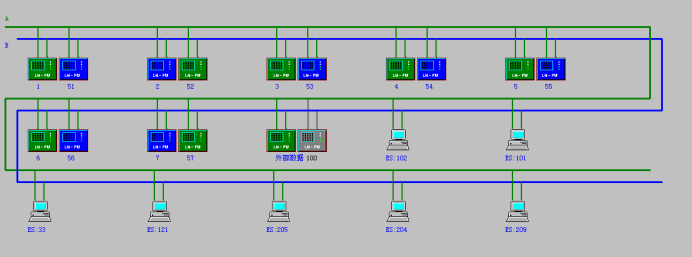

圖2 系統的網絡拓?fù)浼軜?gòu)

     2.2控制單元及其功能

    生物質能電廠與常規火力發電廠最大的不同是燃料的不同，尤其是生物質燃料的水分含量較高且不穩定，其熱值不固定，進而導致了燃料處理、輸運、鍋爐燃燒方式的不同。而汽輪機、發電機、電氣和輔助車間等系統的控制方式與相同規模的常規電廠并沒有太大的不同。

該生物電廠DCS系統由鍋爐、汽機主控系統以及電氣、上料和化水等輔控系統的各子系統構成。

     2.2.1鍋爐主控單元

     鍋爐主控包含以下單元：

     FSSS（爐膛安全監控）實現了主燃料跳閘（MFT）、點火前及停爐后吹掃控制以及火焰檢測等功能，有效的確保鍋爐爐膛的安全運行。

     BPS（旁路控制功能）實現了再熱器保護、維持機前壓力、限制鍋爐升壓速率、高旁閥出口溫度控制等;

     MSC（模擬量控制）包含了機爐協調機制、燃料量、爐膛負壓、汽包水位、主汽壓力等的自動調節能力。

     SCS（輔助設備順序控制單元）實現了送風、引風自動啟停及連鎖保護。

     上面的子系統分別由兩對冗余DPU站控制，原則上根據實際的占多數I/O處于哪一個冗余站，該系統就分屬此冗余站;但是實際實施過程中，由于設計院設計點數的時候并不會按系統功能嚴格劃分I/O點，以及不同的系統之間存在邏輯上的互用，項目中通過定義全局交叉變量的方法，來實現不同DPU之間的數據交換。

　　2.2.2汽機控制單元

　　汽機主控包含以下單元：

DEH（汽機數字電液控制）單元，通過升速控制、超速限制與超速保護、主汽壓力控制、單多閥、自動同期控制等多個功能塊提供了針對汽輪機的轉速和負荷控制，確保機組安全高效運行。

ETS（汽輪機危急遮斷保護系統），當有危急及汽輪機安全運行的狀態和參數出現時，迅速關閉汽輪機進氣閥門，及時切斷汽輪機所有進氣的保護系統。

TSI（汽輪機安全監視系統），能連續地檢測汽輪機的各種重要參數，幫助運行人員判明機器故障，使機器能在不正常工作引起的嚴重?fù)p害前遮斷汽輪機發電機組，保護機組安全。另外，TSI監測信息提供了平衡和在線診斷數據，維護人員可通過診斷數據的幫助，分離可能的機器故障，減少維修時間。TSI還能幫助提出機器預測維修方案，預測維修信息能推測出旋轉機械的維修需要，使機器維修更有計劃性，其結果是減少了維修費用，提高了汽輪機組的可用率。

　　MSC（模擬量控制）包含了機爐協調機制、除氧水位、減溫減壓溫度閥和壓力閥等的自動調節能力。

　　SCS（輔助設備順序控制單元）實現了凝結水泵、循環水泵、射水泵、調速油泵、潤滑泵、高加、低加進汽閥等一系列輔助設備的順序啟停。

　　2.2.3 輔控系統

　　電氣輔控主要是采集一些刀閘開關的分合狀態，增磁、減磁以及發送同期指令等。

化水輔控主要是采集一些泵和閥的狀態，細沙過濾器的順控、細沙過濾器沖洗順控和混床再生順控等。

LN2000DCS集成了以上各部分的控制，實現了整個電廠主控、輔控一體化的控制方案。

　　2.3 系統的其它功能

　　2.3.1 SOE事件順序記錄

SOE系統是LN2000分散控制系統的一個重要組成部分，它提供了高速順序記錄，其時間分辨率不大約1ms。所有事件記錄參比于同一時間標準（有GPS模塊提供）。事件順序記錄包括測點狀態、描述。SOE記錄按時間順序排列、并按小時、分、秒和毫秒打印出來。該項目中進入SOE的測點主要包括發電機出口開關事件，真空低壓、ETS故障、主汽門關閉、軸向位移大停車、MFT保護停機、AST磁力斷路油門等

　　2.3.2 GPS校時

SOE（事件順序記錄）提供了在系統故障如：跳閘、安全報警等狀態下提供實時數據記錄，為故障分析提供非常重要的數據分析基礎，而GPS校時則是配合SOE及其它報警功能所必須的。LN-GPS授時模塊是我公司采用世界上先進的自動化技術開發的系統授時產品，采用模塊化結構，包括2路CAN輸出對時通道，4路RS-485、2路RS-232串行通訊對時通道，1路秒脈沖輸出通道，1路分脈沖輸出通道，1路報警輸出通道。工作時，模塊跟蹤GPS衛星，接受精確的時間、位置信息，解析后通過CAN和串口隔離向外輸出。模塊采用四位按鍵和八位兩行LCD液晶顯示器，設置方便，顯示直觀。

　　2.3.3 與第三方系統之間的數據通訊

　　隨著信息技術發展，分散控制系統已經不再是一個孤立的控制系統，而逐漸成為開放的系統。系統的開放性主要體現在與其他系統接口方面。LN2000系統提供各種接口，如與廠級信息監控系統（SIS）的接口、與管理信息系統（MIS）的接口等，接口可以采用標準的OPC協議、MODBUS協議、也可以采用客戶訂制的非標準的協議。

　　2.3.4 系統的自診斷能力

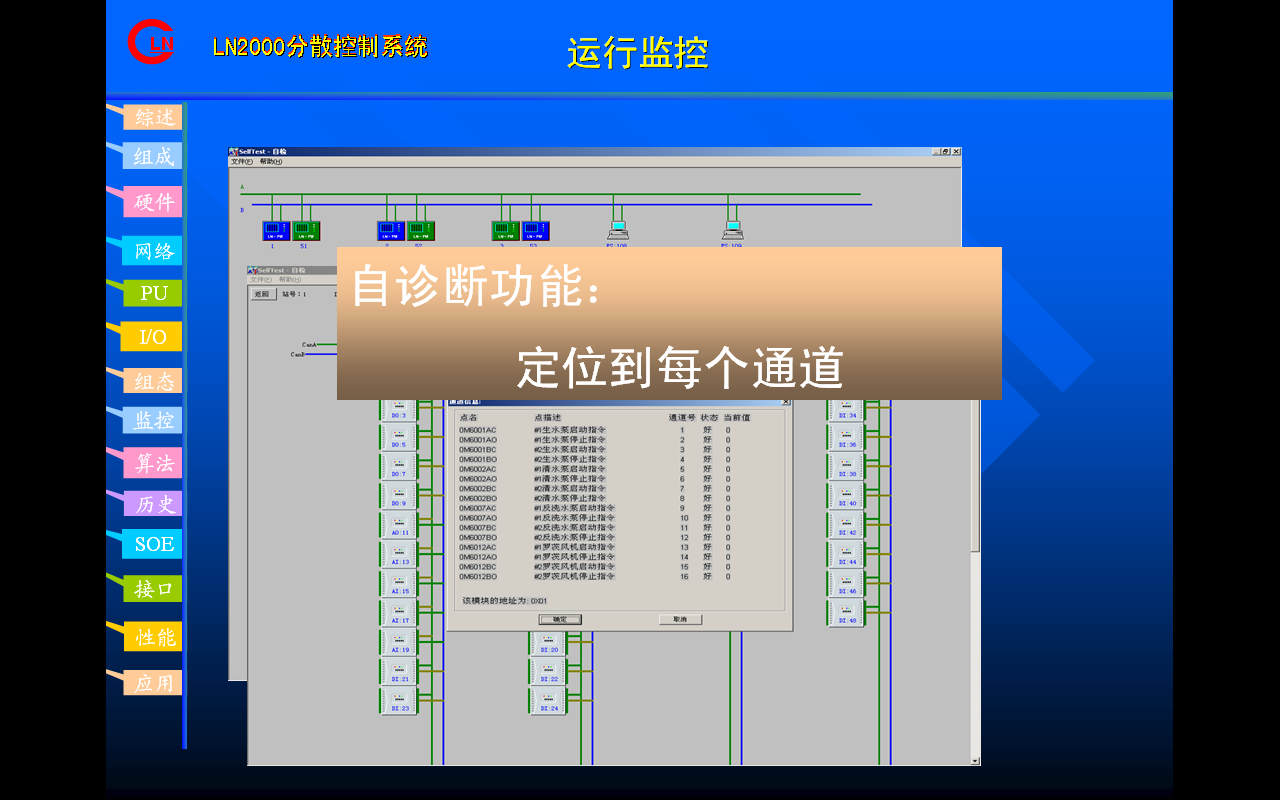

　　LN2000DCS具有專門的自診斷軟件，自診斷軟件用來監視整個DCS系統中從上位的操作員站、工程師站到下位的過程控制站（LN-PU）、CAN網、模塊、數據通道的所有狀態，以圖例的方式清晰地顯示出站是否在線、站網絡的通斷、過程站的主備站狀態、CAN網的通斷、I/O模塊通道的好壞等，為用戶掌握系統運行狀態提供充足的實時信息。自診斷顯示介面如圖：

3 LN2000DCS在項目中的實際應用

    國能射陽生物發電項目是山東魯能控制工程有限公司承接的第一個生物發電項目，為了確保機組能夠安全穩定的投入運行，項目組根據本項目的特點制定了符合實際的控制方案。

3.1 LN2000系統硬件配置方案

該系統包括5臺操作員站、1臺工程師站、1臺值長站、7對冗余過程控制站，采用了過程控制站、現場總線和I/O總線冗余的網絡架構，提供了穩定可靠，符合電廠生產要求的數據采集監控和現場級控制工藝設計。其中鍋爐配置一對冗余DPU;FSSS部分配置一對冗余DPU;汽機部分配置兩對冗余DPU;電氣配置一對冗余DPU;化水配置一對冗余DPU；吹灰配置一對冗余DPU。所有DPU都采用低功耗CPU，無須風扇換熱，極大的延長了使用壽命，提高了工作的穩定性，為提高系統可靠性提供了硬件保證。

I/O清冊如下：共有實際測點490個，中間變量59個，通訊測點 28個。

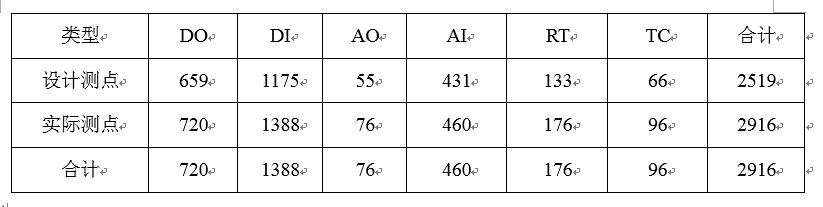

表2  I/O測點配置

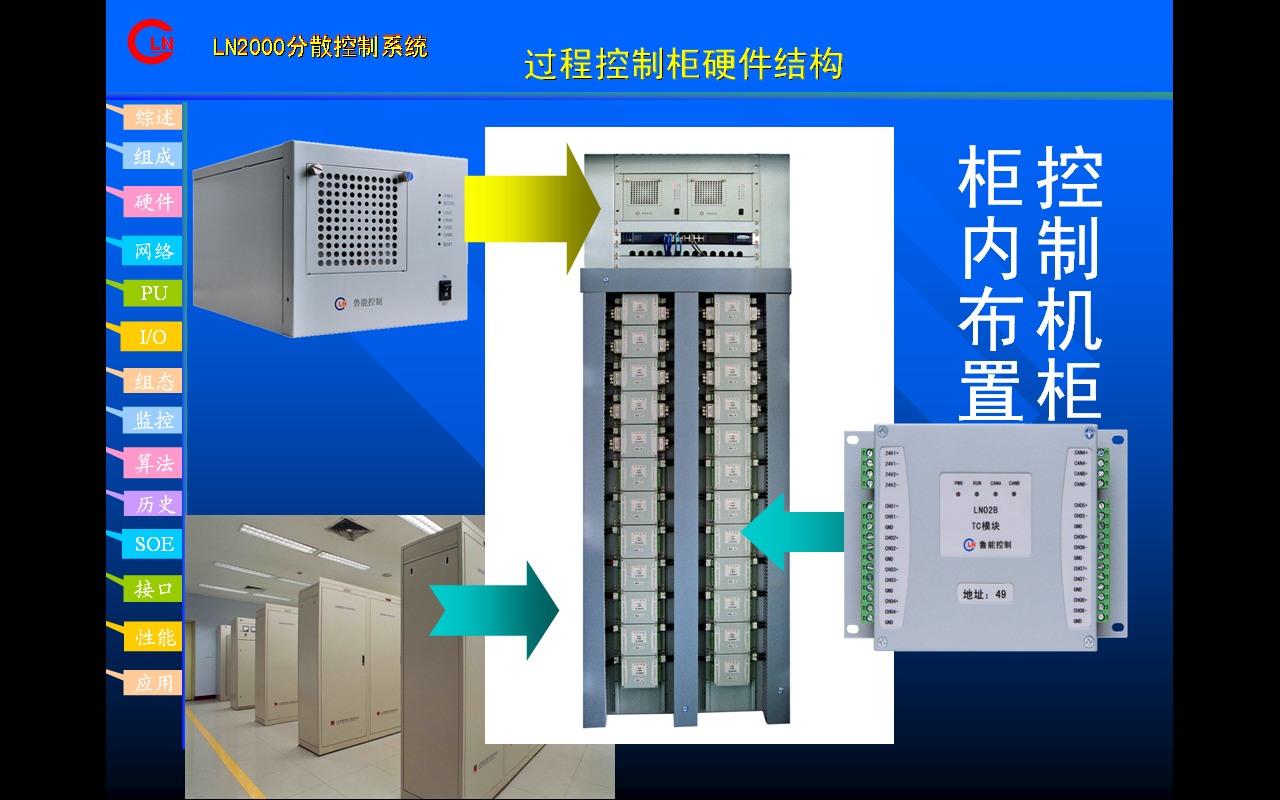

系統內部結構布置圖

3.2 LN2000操作監控與控制方式

3.2.1 操作監控

     本系統的操作監控主要分為三大部分：鍋爐控制畫面、汽機控制畫面和電氣控制畫面。鍋爐控制畫面又包括鍋爐主畫面、鍋爐風煙系統、鍋爐汽水系統、鍋爐點火油系統、鍋爐給料系統、鍋爐低壓循環水系統、鍋爐爐底除灰渣系統、鍋爐燃料系統、鍋爐吹灰系統、鍋爐除塵系統等；汽機控制畫面包括汽機主汽抽汽系統、汽機油系統、汽機循環水系統、汽機凝結水系統、汽機給水除氧系統汽機高低加系統、汽機本體監測系統、定速調速給水泵系統、ETS系統等；電氣控制畫面包括發變組系統、廠用6KV系統、廠用400V系統等。具體實現方式如下圖：

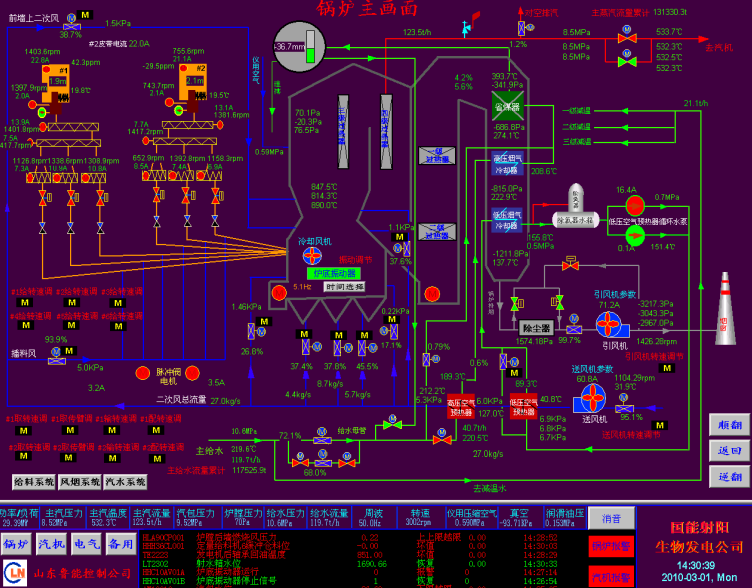

 鍋爐主畫面

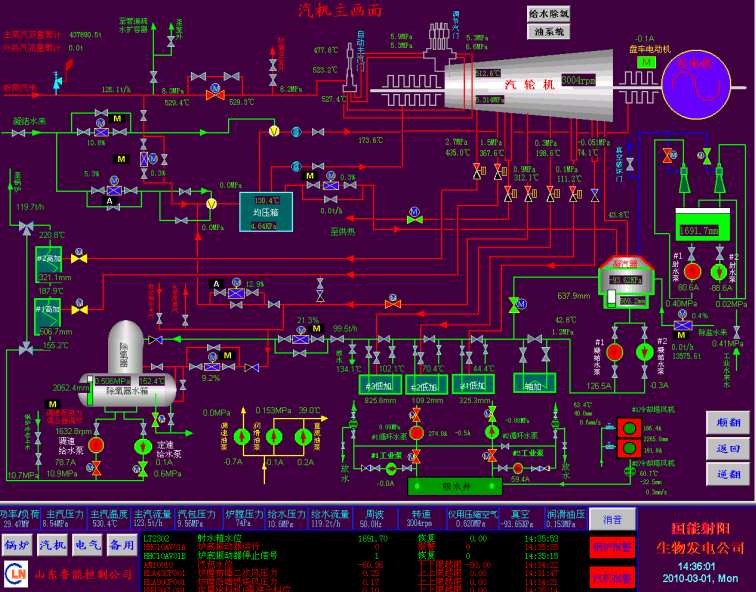

汽機主畫面

3.2.2 控制方式

為了確保設備的安全運行，LN2000對各臺設備的啟停、連鎖、保護都進行了嚴格的設計具體內容及控制方式如下：

3.2.2.1如果出現下列任一情形，則導致鍋爐MFT動作：

（1）燃燒空氣系統保護動作；

（2）煙氣系統保護動作；

（3）緊急停爐按鈕動作；

（4）爐膛保護動作；

（5）水系統保護動作；

（6）蒸汽系統保護動作；

（7）汽輪機跳閘；

（8）在鍋爐運行中，第三級過熱器處的爐膛溫度低于400℃且啟動燃燒器沒有投運；

如果鍋爐MFT動作，則會導致：

（1）振動爐排停運；

（2）送風機停運；

（3）六臺給料機出口關斷擋板關閉，給料系統停運；

（4）啟動燃燒器停運（如果其運行）；

（5）主汽門關閉

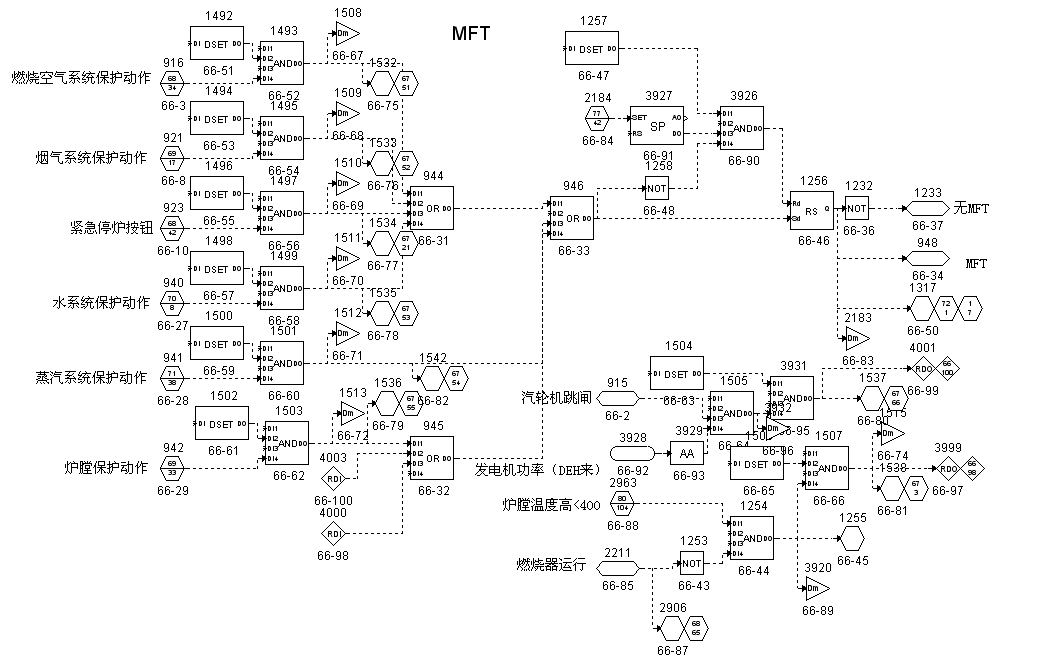

MFT邏輯

3.2．2.2、各個系統的保護

燃燒空氣系統的保護

如果出現下列任一情形，則導致燃燒空氣系統保護的動作：

1. 總風量小于5Kg/s

2. 送風機出口壓力大于13.5KPa（12.7KPa）

3. 送風機出口壓力小于4KPa并且給料機出口擋板未全關

4. 送風機停運

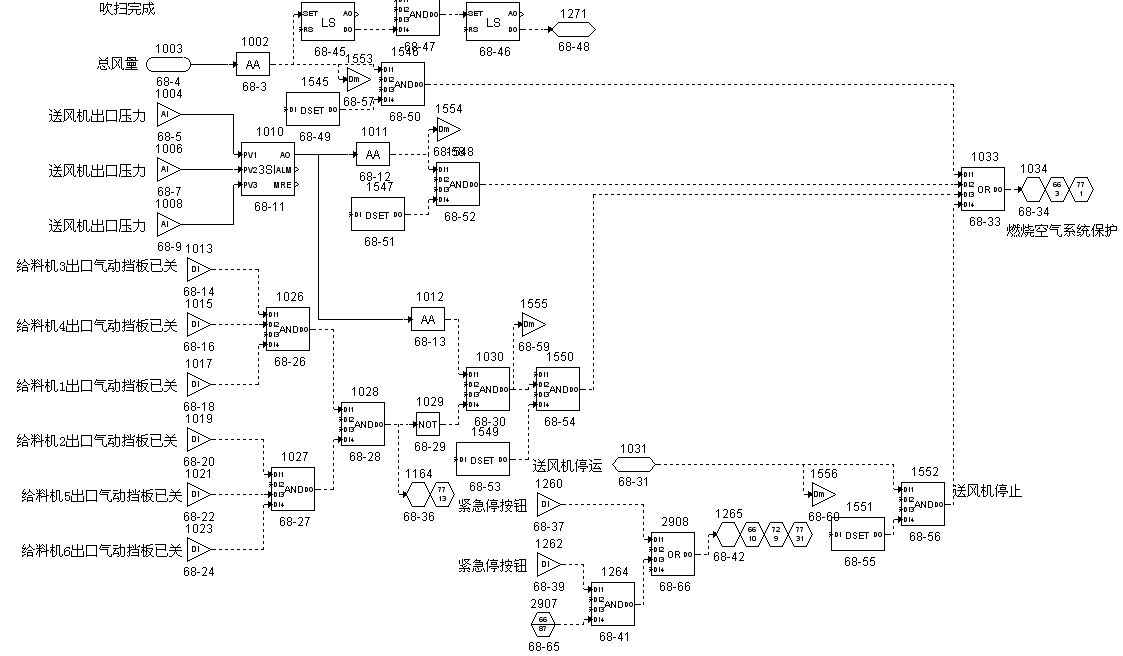

燃燒空氣系統的保護邏輯

煙氣系統保護

如果出現下列任一情形，則導致煙氣系統保護的動作：

1. 引風機入口壓力大于－50Pa

2. 除塵器旁路擋板全關且除塵器未投運

3. 引風機停運

緊急停爐按鈕

如果出現下列任一情形，則導致緊急停爐按鈕的動作：

（1）按下MFT緊急按鈕

（2）投運啟動燃燒器時，按下啟動燃燒器的緊停按鈕

爐膛保護

如果出現下列任一情形，則導致爐膛保護的動作：

1. 爐膛壓力大于0Pa延時30s

2. 爐膛壓力大于50Pa延時5s

3. 啟動燃燒器在爐膛中沒有推進到位，也沒有退出到位，延時60s

水系統保護

如果出現下列任一情形，則導致水系統保護的動作：

1. 汽包水位低于－135mm

2. 汽包水位高于290mm

3. 高壓空氣預熱器循環回路的旁路調節閥后的給水溫度大于243℃

4. 省煤器入口的給水溫度大于326℃

5. 高壓空氣預熱器入口的給水溫度大于243℃

6. 高壓空氣預熱器出口的給水溫度大于243℃

7. 高壓煙氣冷卻器出口的給水溫度大于326℃

8. 省煤器出口的給水溫度大于326℃

蒸汽系統保護

如果出現下列任一情形，則導致蒸汽系統保護的動作：

1. 汽包壓力大于11.7MPa

2. 第一級過熱器出口汽溫大于460℃

3. 第二級過熱器出口汽溫大于495℃

4. 第三級過熱器出口汽溫大于555℃

5. 主蒸汽溫度（第四級過熱器出口汽溫）大于555℃

3.2.2.3、關鍵設備的保護

引風機的保護

如果出現下列任一情形，則導致引風機保護的動作：

1. 引風機入口壓力小于－8.0KPa

2. 爐膛壓力小于－2000Pa

送風機的保護

如果出現下列任一情形，則導致送風機保護的動作：

1. 鍋爐正常運行情況下，鍋爐的MFT動作

2. 煙氣系統的保護動作

3. 按下緊急停爐按鈕

4. 爐膛的保護動作

5. 蒸汽系統的保護動作

6. 水系統的保護動作

送風機的啟動允許條件：

1. 給料機出口擋板全部關閉（延時60秒）（在吹掃前或吹掃未完成或吹掃完成或啟動燃燒器投入但未投料前或緊停后及時啟動情況下）或鍋爐的MFT復位（在吹掃完成且按下MFT復位按鈕或啟動燃燒器投運或爐膛溫度大于400℃）

2. 煙氣系統滿足啟動允許條件

3. 沒有按下緊急停爐按鈕

4. 爐膛滿足啟動允許條件

5. 蒸汽系統滿足啟動允許條件

6. 水系統滿足啟動允許條件

3.3.2.4、鍋爐的吹掃

進行鍋爐吹掃時，必須滿足下列的全部條件：

（1）燃燒空氣系統滿足啟動允許條件；

（2）煙氣系統滿足啟動允許條件；

（3）蒸汽系統滿足啟動允許條件；

（4）水系統滿足啟動允許條件；

（5）緊急停爐按鈕沒有動作；

（6）爐膛滿足啟動允許條件；

（7）六臺給料機的出口關斷擋板關閉；

（8）啟動燃燒器沒有投運；

（9）燃燒空氣流量大于26kg/s；

（10）吹掃沒有完成；

（11）第三級過熱器處的爐膛溫度低于400℃

鍋爐吹掃的步驟

（1）打開布袋除塵器的旁路，關閉通向除塵器的擋板。

（2）通向爐排風（一次風）系統的擋板設為自動模式。

（3）通向二次風系統的擋板設為自動模式。

（4）鍋爐吹掃時，如果室外溫度低于0℃時，則啟動低壓空氣預熱器的循環泵，并全開汽水分離器出口的進入除氧水箱的閥門，以防止啟動過程中冷空氣凍壞低壓空氣預熱器；如果室外溫度低于5℃時，則啟動低壓空氣預熱器的循環泵，汽水分離器出口的進入除氧水箱的閥門為正常開度；

（5）在入口擋板關閉情況下，啟動引風機。

（6）引風機設置的控制模式為調節爐膛的壓力。

（7）在入口擋板關閉情況下，啟動送風機。

（8）送風機設置的控制模式為調節燃燒空氣的流量。

（9）在DCS 之中設置“鍋爐吹掃請求”，開始鍋爐的吹掃。

3.2.2.5、汽機保護

高加解列

    #1高加水位高I值、#1高加水位高II值，二者取“OR”關系所得結果與#1高加水位高III值取“AND”得邏輯結果M；

#2高加水位高I值、#2高加水位高II值，二者取“OR”關系所得結果與#2高加水位高III值取“AND”得邏輯結果N；

    將上述邏輯結果M和N取“OR”得邏輯結果MN；

    將邏輯結果MN與手動解列高加 PB 取OR，輸入到A中，

     將邏輯結果MN取“NOT”后，與復位高加解列 PB 取 OR后，輸入到B中，

    給出高加解列信號A與高加解列復位信號B。

給水泵 MO2901A

啟允許：

給水泵出口門全關、給水泵再循環門開、給水泵潤滑油壓力高、給水泵輔助油泵運行,四者取“AND”所得結果與設備無故障、遠控方式一起取“AND”關系，用作啟允許條件；

停允許：

遠控方式；

超馳停：

用信號A作超馳停信號；

信號A獲得方式：

偶合器工作油冷卻器前溫度、偶合器工作油冷卻器后溫度、傳動端徑向軸承溫度、自由端徑向軸承溫度、電機前軸承溫度、電機后軸承溫度,六者取“OR”,得邏輯信號M；

給水流量小于15T/H  、#1給水泵再循環門關、#1給水泵運行， 三者進行“AND”運算，并延時20S后，與邏輯信號M、

＃1給水泵潤滑油壓力低II值 PI2922A LL/ 進行“OR”運算得信號A。

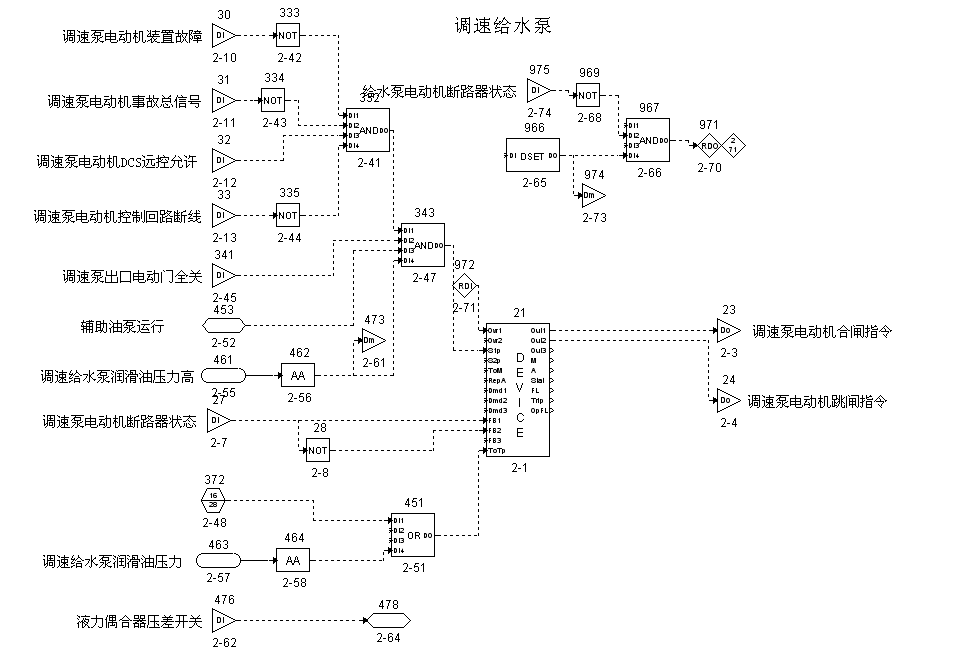

給水泵控制邏輯

TSI參數異常

    B101熱膨脹超限停機2

B102轉速（TM1）大報警

B103后轉速（TM2）大報警

B104零轉速報警2

B105偏心報警

以上5信號，進行邏輯“OR”運算給出邏輯結果M；

B106軸向位移大報警

B107蓋振大報警

B108軸振大報警

B109脹差超限報警

B110熱膨脹超限報警

以上5信號，進行邏輯“OR”運算給出邏輯結果N；

B111測速通道故障報警

B112偏心通道故障報警

B113軸向位移通道故障報警

B114蓋振通道故障報警

B115軸振通道故障報警

以上5信號，進行邏輯“OR”運算給出邏輯結果P；

邏輯信號M、N、P 及 B116脹差通道故障報警 進行邏輯“OR”運算給出TSI參數異常信號。

OPC電源失電

BI01 主220VDC故障

BI02 副220VDC故障

BI03 卡件柜主220VAC故障

BI04 卡件柜副220VAC故障

BI05 繼電器柜主220VAC故障

BI06 繼電器柜副220VAC故障

BI07 繼電器柜主24VDC故障

7信號取“OR”,給出OPC電源失電判斷。

機側輔機線圈溫度高

BI09 電泵線圈溫度高

BI10 凝結水泵A線圈溫度高

BI11 凝結水泵B線圈溫度高

BI14 循環水泵A線圈溫度高

BI15 循環水泵B線圈溫度高

BI12開式水泵A線圈溫度高

BI13開式水泵B線圈溫度高

7信號，經單元SIGSEL、H/處理后，進行“OR”運算，給出機側輔機線圈溫度高判斷。

4  結語

   LN2000 DCS作為國能射陽生物發電項目主控系統，提供了穩定可靠的硬件和人性化的軟件組態畫面，它豐富的圖形界面、靈活的配置參數、報警與趨勢分析以及系統自診斷功能，完全滿足了要求苛刻的生物發電項目的各項功能，這也標志著LN2000DCS在生物發電行業的成功應用，為LN2000DCS進軍新能源行業奠定了良好的基礎。
