1.1 硬件配置

   本實驗配置6套系統，其中每套系統配置1臺工程師站、2臺過程控制站、模擬量輸入模塊（4~20mA）2塊、模擬量輸出模塊（4~20mA）1塊、數字量輸入模塊1塊、數字量輸出模塊2塊。6套系統掛在同一網絡上，每個工程師站不僅可以對自己的過程控制站進行組態、下裝、更新數據，還可以通過以太網對在網的其他過程控制站進行相應配置。

1.2 仿真實驗

    監控實驗界面真實詳實的再現了現場設備工作狀況，同時提供設備輔助操作，包括自動連線、連線狀態查看、斷開連線、儀表通信、通過繼電器實現對設備的控制。界面上還有設備的工作狀態參數，包括：液位設定值、液位測量值、PID調節器的參數等，曲線圖提供直觀地液位變化的實時曲線。在溫度串級控制實驗中，采用PID三閉環控制策略，構建SAMA圖，通過調整算法參數，使系統響應超調量小，進入穩態后，誤差控制在允許范圍內。

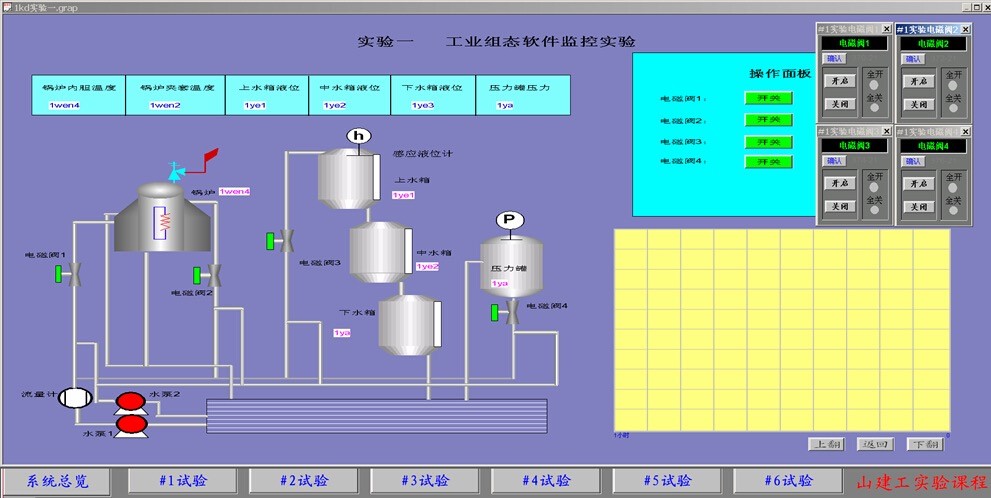

圖3 山建工工業組態軟件監控實驗

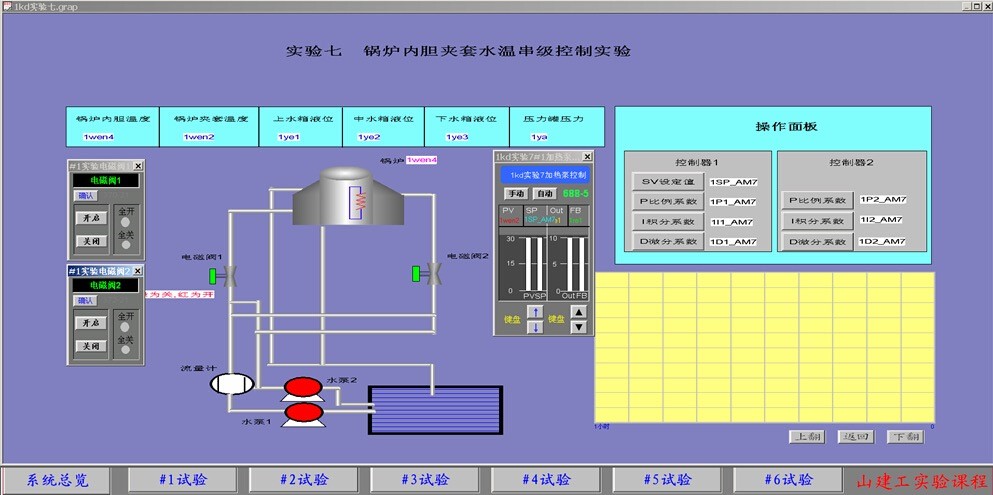

圖4 山建工水溫串級控制實驗
